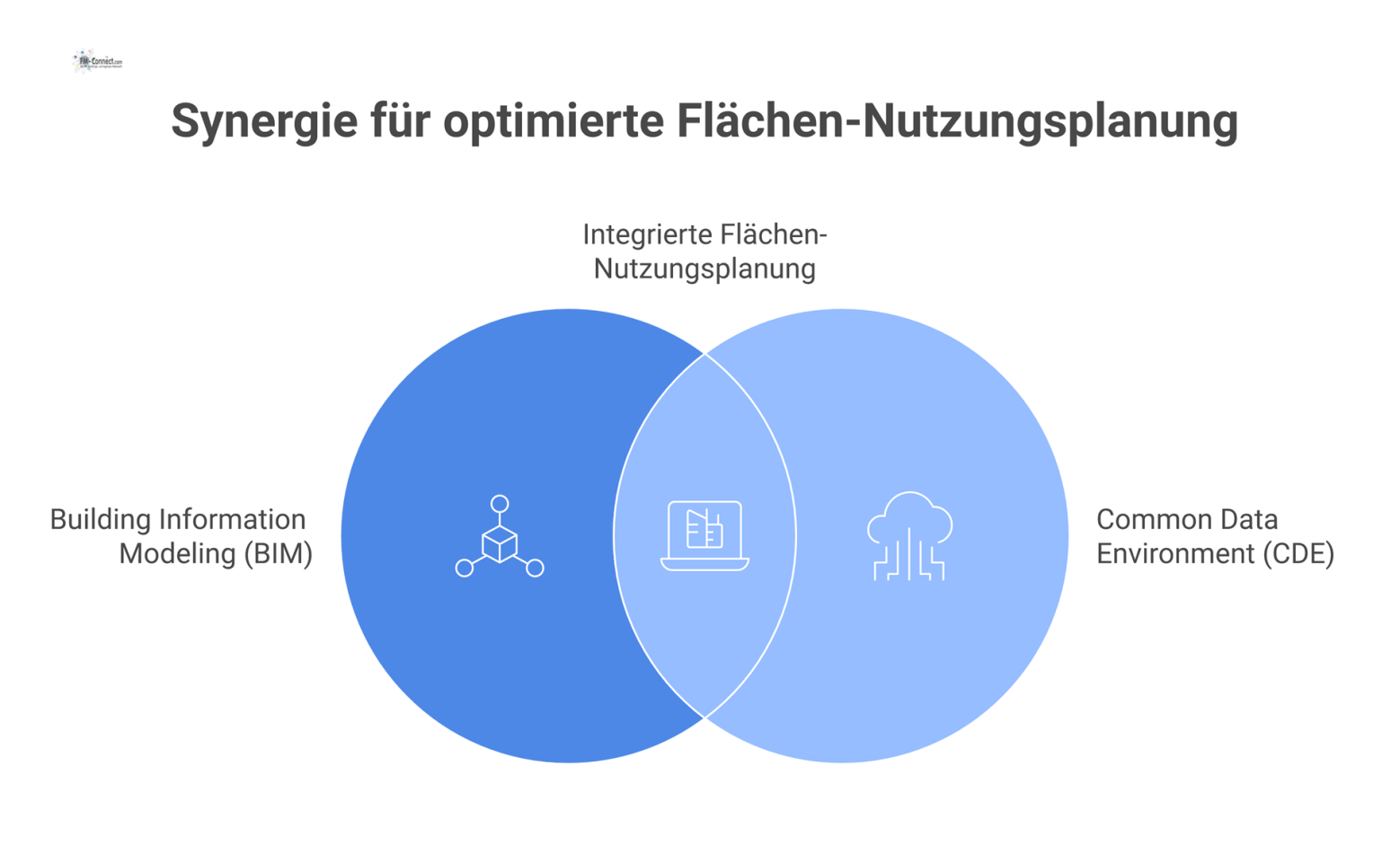

Flächen‑Nutzungsplanung mit BIM/CDE‑Integration

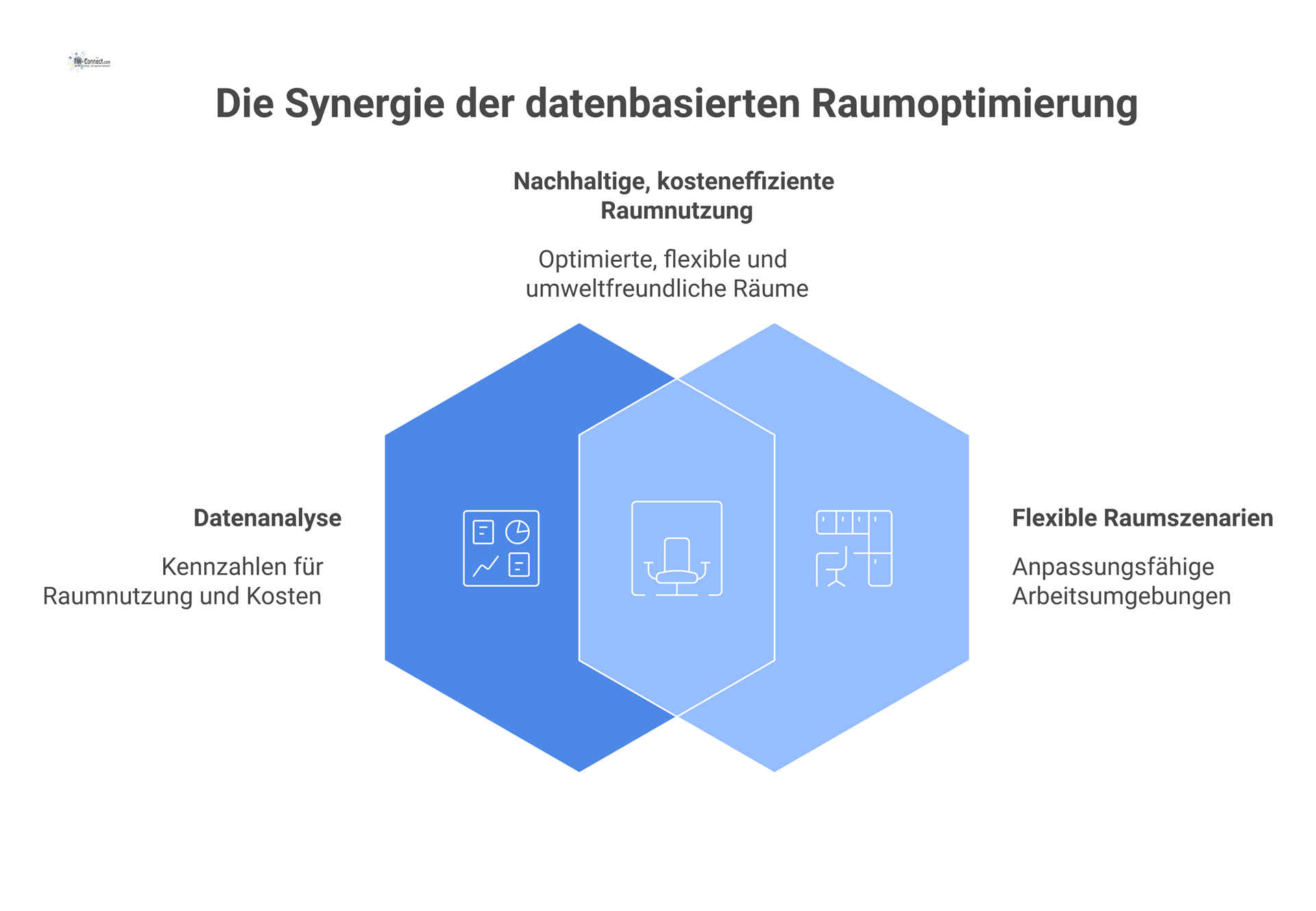

Das Ziel ist eine optimale Raumauslastung und Kostenreduktion durch datenbasierte Planung. Die Methode liefert aktuelle Kennzahlen (z.B. Auslastungsgrad, m² pro Nutzer, Flächenproduktivität) und Szenarien für Umbau oder Flexibilisierung. Facility Manager können z. B. mittels des BIM-Modells schnell ermitteln, wie viele Quadratmeter pro Arbeitsplatz verfügbar sind, und Potenziale für Home-Office oder Shared-Desk-Konzepte abschätzen. Dies ermöglicht Entscheidungen auf Basis belastbarer Daten (statt Bauchgefühl). Gleichzeitig trägt die Methode zur Kostenkontrolle bei, indem sie Flächenkosten den Nutzern zuordnet und Einsparpotenziale aufdeckt. Insgesamt schafft sie die Voraussetzungen für eine nachhaltige und flexible Flächenstrategie, die sich den Zukunftsanforderungen (New Work, ESG) anpasst.

Die BIM/CDE-gestützte Flächenplanung eignet sich für vielfältige Einsatzszenarien. Typische Anwendung ist die strategische Flächenplanung in großen Gebäudekomplexen und Campus-Umgebungen, etwa Universitäten oder Behörde. In technisch anspruchsvollen Anlagen (Rechenzentren, Labore, Industrieanlagen) hilft sie, notwendige Technikflächen präzise abzustimmen. Aber auch in Büroimmobilien, Krankenhäusern, Schulen oder Hotelanlagen wird sie verwendet, um flexible Arbeitsplatzkonzepte und optimierte Belegungspläne zu erstellen. Oft kommt die Methode bei Umnutzungen oder Gebäudeübergaben zum Einsatz: Beim Einzug ins Gebäude oder nach größeren Umbauten sichert das BIM-Modell die korrekte Flächenbilanz und vereinfacht die Datenübergabe an den Betrieb. Grundsätzlich ist die Methode überall vorteilhaft, wo Flächendaten zentral erfasst und systematisch ausgewertet werden sollen, insbesondere bei mehrstöckigen Gebäuden oder Portfolio-Objekten ohne feste maximale Größe (die Methode kennt keine spezifische Größenbeschränkung).

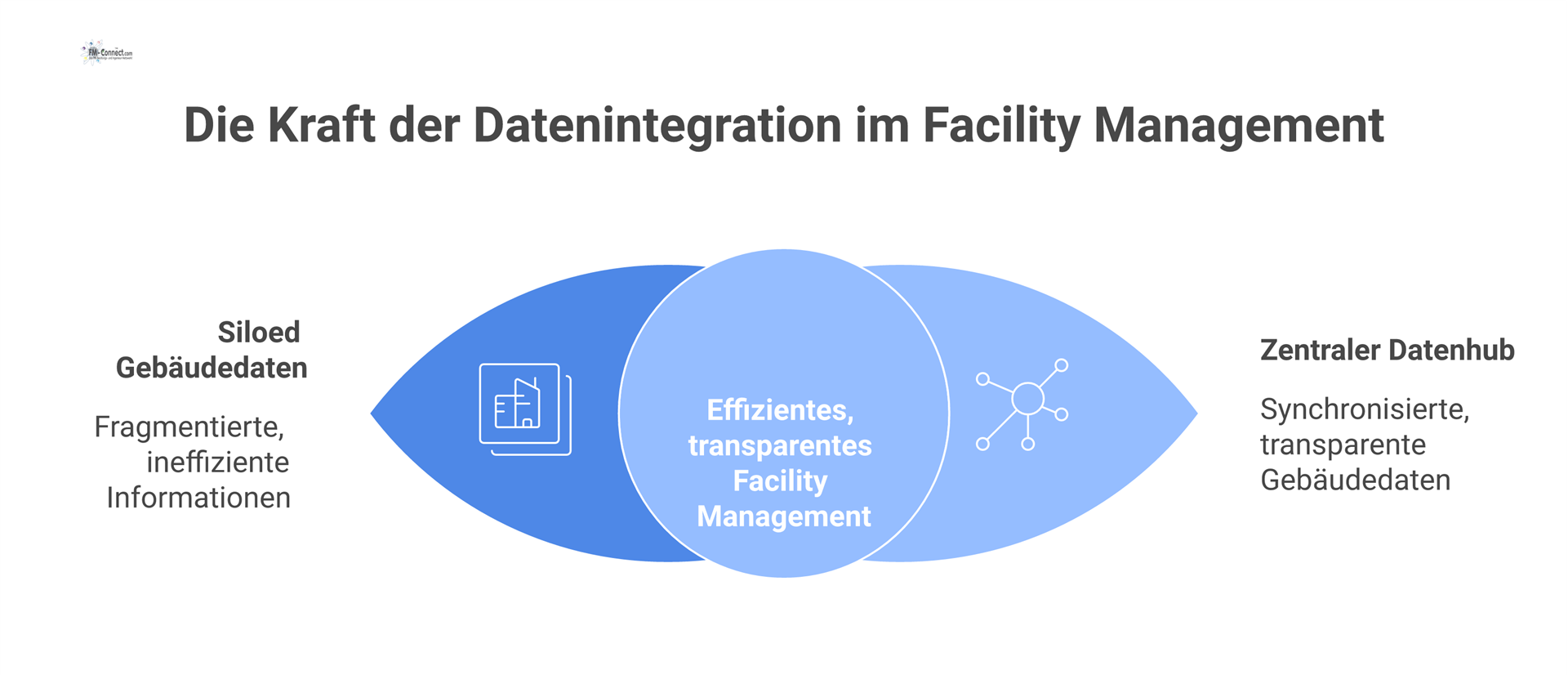

In der Regel bestehen folgende Ausgangsbedingungen: Raum- und Gebäudedaten liegen oft fragmentiert in verschiedenen Systemen oder Dokumenten vor. Beispielsweise finden sich Grundrisse in CAD-Dateien, Raumlisten in Excel-Tabellen und Wartungsunterlagen im CAFM – alles entkoppelt. Diese Daten-Silos führen zu Inkonsistenzen, hoher Pflegearbeit und Fehlern. Häufig sind BIM-As-Built-Modelle veraltet oder gar nicht vorhanden. Solche Lücken verursachen Intransparenz und unnötige Kosten für Leerstand und Nachträge. Die Methode setzt hier an: Sie bündelt alle Daten in einem CDE und sorgt dafür, dass BIM- und FM-Daten synchronisiert sind. Damit ist jederzeit ersichtlich, welche Flächen welchem Zweck dienen und wie hoch deren Auslastung ist. Dies erhöht die Effizienz im Gebäudebetrieb und beschleunigt Entscheidungen, weil benötigte Informationen sofort verfügbar sind.

Für eine erfolgreiche Anwendung müssen zunächst bestimmte Voraussetzungen erfüllt sein. Wichtig ist ein konsistentes Datenfundament: Es muss ein aktuelles BIM-Modell existieren (bzw. erstellt werden), das die Raumgeometrie und relevanten Ausstattungselemente enthält. Außerdem ist ein CDE- oder CAFM-System erforderlich, über das alle Beteiligten auf das Modell zugreifen können (idealerweise ISO 19650-konform). Weitere Voraussetzungen sind definierte Datenstandards und Prozesse, damit Modelle, Zeichnungen und Daten reibungslos kombiniert werden können.

• Aktuelles BIM-Modell: 3D-Modell der Immobilie mit Rauminformationen, Flächendaten und Gebäudestruktur.

• CDE/CAFM-Plattform: Gemeinsame Datenumgebung (nach ISO 19650) oder CAFM-System, in dem alle Flächen- und Gebäudeinformationen verwaltet werden.

• Datenstandards: Festgelegte Flächenklassifikationen (z.B. nach DIN 277 oder MF/G) und CAD-Richtlinien, um Konsistenz sicherzustellen.

• Schnittstellen und Exporte: Mechanismen für den Datenaustausch (z.B. COBie-Export aus BIM-Software).

• Führung und Ressourcen: Projektunterstützung durch Management, Budget und ein interdisziplinäres Team (FM, BIM-Manager, IT, Fachplanung).

• Kompetenzen: Qualifizierte Mitarbeiter im Facility Management und BIM, die mit den eingesetzten Tools vertraut sind.

Um die Methode anzuwenden, sind verschiedene Datentypen erforderlich. Diese Daten werden in das CDE/CAFM-System eingespeist und miteinander verknüpft

• BIM-Modelldaten: 3D-Geometrie der Gebäude (Räume, Wände, Öffnungen) aus der Planungssoftware.

• Raumattribute: Flächengröße (Brutto/Netto), Raumfunktion, Nutzungstyp, Einrichtung (Arbeitsplatzanzahl, Möblierung).

• Nutzungs- und Belegungsdaten: Zuordnung von Mitarbeitern oder Abteilungen zu Räumen, Buchungs- oder Schichtpläne und Sensordaten (z.B. Personenstrom, Raumbelegung).

• Asset- und Anlagendaten: Inventarlisten technischer Anlagen oder Möbel, die Flächenfunktionen bedingen.

• Kosten- und Wirtschaftsdaten: Mietkosten, Betriebskosten (Energie, Reinigung) und Investitionspläne für Flächen und Umbauten.

• Organisationsdaten: Informationen zu Abteilungen, Flächenbedarfsvorgaben und Mitarbeiterzahlen.

• Prozessdaten: Arbeitsabläufe und Nutzungsprofile (z.B. Arbeitszeiten, Betriebszeiten), die Flächenbedarf und -nutzung beeinflussen.

• Flächenmanager / Facility Manager: Leitet die Flächen- und Raumnutzungsplanung, koordiniert Anforderungen aus den Fachabteilungen und übernimmt die Optimierung der Raumeffizienz.

• BIM-Koordinator / BIM-Manager: Sichert die Qualität und Aktualität des BIM-Modells, pflegt die Raumgeometrien und -attribute und bereitet Daten für das CDE auf.

• CDE-/IT-Administrator: Verwaltert die gemeinsame Datenumgebung (CDE), richtet Benutzerrechte ein und überwacht die Datenversionierung nach ISO 19650.

• CAFM-Systemadministrator: Kümmert sich um das Facility-Management-System, sorgt für Schnittstellen zu BIM-Daten (z.B. COBie-Importer) und sorgt für Datenkonsistenz im FM-System.

• Projektleiter (FM): Plant das Gesamtprojekt, definiert Meilensteine und stellt die Kommunikation zwischen den Stakeholdern sicher.

• Abteilungsleiter / Nutzervertreter: Geben Auskunft über spezifische Flächenbedarfe, Arbeitsprozesse und Sonderanforderungen ihrer Bereiche.

• Technischer Anlagenverantwortlicher: Berät bei besonderen Flächenanforderungen (z.B. Serverräume, Laborflächen) und klärt Schnittstellen zu gebäudetechnischen Anlagen.

• Controlling / Finanzen: Stellt Budgetrichtlinien bereit, bewertet Wirtschaftlichkeitskennzahlen und prüft Kostenanforderungen der Flächenprojekte.

Die Methode folgt einem festgelegten Projektablauf. Jeder Schritt hat klare Aufgaben, Verantwortliche, Meilensteine und Lieferergebnisse.

• Projektvorbereitung (1–2 Wochen): Ziele und Umfang der Flächenplanung festlegen, Projektteam benennen und Projektplan erstellen. Deliverable: Projekt- und Kommunikationsplan, eingerichtetes CDE. Verantwortlich: FM-Leitung, BIM-Manager. Checkpoint: Genehmigung Projektplan.

• Datenaufnahme (2–4 Wochen): Bestehende Unterlagen zusammenführen: BIM-Modelle, CAD-Pläne, Flächenlisten, Belegungsdaten. Qualität prüfen und ggf. fehlende Daten ergänzen. Deliverable: Dateninventar und Abweichungsbericht. Verantwortlich: BIM-Manager, FM-Analyst. Checkpoint: Vollständigkeitsprüfung.

• Modellintegration ins CDE (1–2 Wochen): BIM-Modell in die CDE-Plattform importieren, Räume und Zonen kennzeichnen, Flächenattribute anpassen. Deliverable: Im CDE synchronisiertes Gebäudemodell mit Raum-IDs. Verantwortlich: BIM-Manager, IT-Administrator. Checkpoint: Daten- und Modellintegritätsprüfung.

• Ist-Analyse (3–4 Wochen): Auswertung aktueller Belegungsdaten und Flächenkennzahlen. Raumbelegungsraten mit CAFM- und Sensordaten analysieren. Deliverable: Bericht Ist-Zustand (Flächenauslastung, Leerstand, Belegungsgrad). Verantwortlich: FM-Analyst, Raumplaner. Checkpoint: Review Meeting mit Nutzern.

• Szenarienplanung (2–3 Wochen): Entwicklung und Berechnung alternativer Flächenkonzepte (z.B. Umzüge, Umnutzung, Shared-Workstation) inklusive Kosten- und Flächenvergleich. Deliverable: Dokument mit mindestens zwei Szenarien samt Kennzahlen (m², Kosten) und Visualisierungen (BIM-Screenshots). Verantwortlich: Raumplaner, BIM-Manager. Checkpoint: Genehmigung favorisiertes Szenario.

• Detailplanung (2–3 Wochen): Detaillierte Anpassung von Plänen/Modellen basierend auf dem gewählten Konzept. Raumbelegungspläne erstellen, Umbauzeichnungen anfertigen. Deliverable: Finalisierte CAD/BIM-Pläne der neuen Raumaufteilung. Verantwortlich: Architekt/Bauleiter, FM-Team. Checkpoint: Abnahme und Freigabe der Pläne.

• Umsetzung (4–6 Wochen, je nach Aufwand): Koordination von Umzügen und Umbaumaßnahmen entsprechend dem Plan. Flächen nachziehen: Änderungen in BIM und CAFM einpflegen. Deliverable: Umsetzungsplan (Zeitplan Umzüge/UBaumaßnahmen). Verantwortlich: FM-Projektleiter, Dienstleister. Checkpoint: Abschlussumzug und Datenabgleich.

• Monitoring & Adjustierung (laufend): Nach Projektabschluss kontinuierliche Auswertung der Kennzahlen (z.B. Auslastung, Kosten pro m²). Abgleich mit Planwerten und Einleitung von Korrekturen. Deliverable: Regelmäßige Reports und empfohlene Optimierungsmaßnahmen. Verantwortlich: FM, Controlling. Checkpoint: Halbjährliche KPI-Review-Meetings.

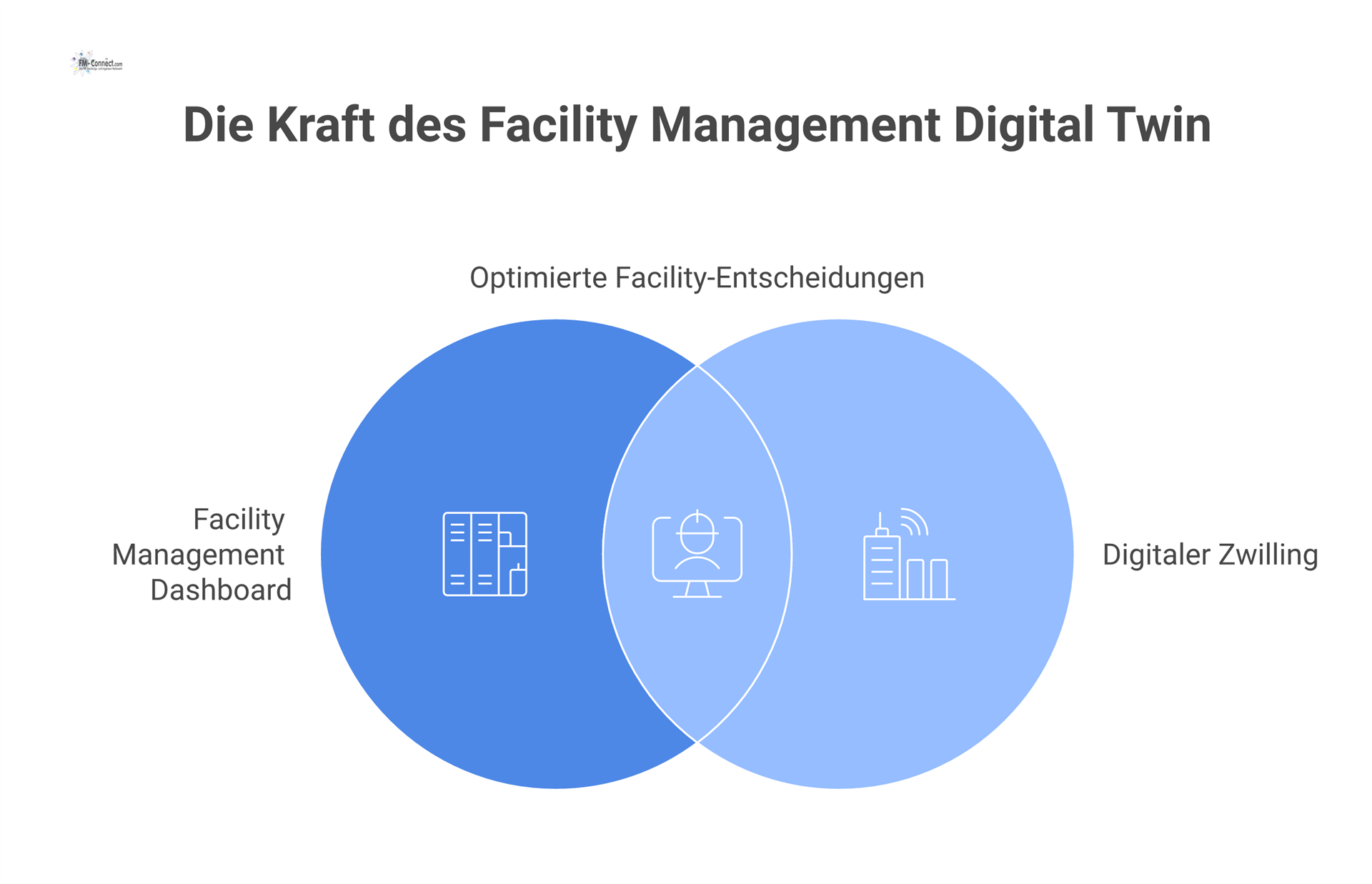

Als Ergebnis liegt ein integriertes Raumdatenmodell vor, das als digitaler Zwilling im FM-System dient. Die wichtigsten Resultate sind: eine aktuelle Übersicht aller Flächen mit Funktionszuordnung und Belegungskennwerten. Die Raumbelegungen und technische Infrastruktur können im Modell visualisiert werden (z. B. als farbcodierte Flächen in Grundrissen). Facility Manager erhalten aussagekräftige Dashboards und Berichte zu Flächenauslastung, Nutzertypen und Kostenverteilung. So lässt sich z. B. nachlesen, wie viele Quadratmeter pro Mitarbeiter an jedem Standort zur Verfügung stehen oder welche Bereiche unterbelastet sind. Auch Controlling-Kennzahlen (Kosten pro Quadratmeter, Flächenproduktivität) sind abrufbar, was die strategische Budgetplanung unterstützt. Insgesamt ermöglicht das Resultat eine datengestützte Entscheidungsfindung: Auf Basis der ermittelten Kennzahlen können gezielte Maßnahmen ergriffen werden (etwa Entmietung leerer Flächen oder Anschaffung zusätzlicher Arbeitsplätze).

Die Integration von BIM und FM-System bringt deutliche Vorteile mit sich. Erstens wird eine konsistente Datenbasis geschaffen – redundante Einträge oder veraltete Pläne entfallen, wodurch Fehlerquellen minimiert werden. Zweitens fördert die Methode die Transparenz: Manager und Nutzer erhalten sofortigen Zugriff auf Flächendaten und Belegungspläne, was Abstimmungsaufwand und Planungszyklen verkürzt. Dies führt direkt zu höherer Effizienz und Kostenersparnis, etwa durch optimierte Belegung oder weniger ungenutzte Bürofläche. Ein weiterer Nutzen ist die gesteigerte Flexibilität: Szenarien lassen sich schnell durchspielen und Änderungen (z.B. Umzüge) können gezielt vorbereitet werden. Zusätzlich verbessert die Methode die Zusammenarbeit zwischen Abteilungen, da alle Beteiligten auf die gleichen aktuellen Informationen zugreifen. Auch die Nachhaltigkeit profitiert: Ressourcen werden schonender eingesetzt, und Bedarfe lassen sich umweltbewusster planen. Insgesamt schaffen die methodischen Abläufe bessere Planungsgrundlagen und ermöglichen es, Flächen wirtschaftlicher und zukunftsfähiger zu nutzen.

Trotz der Vorteile gibt es Einschränkungen. Die Methode setzt kontinuierliche Datenpflege voraus: Sind BIM-Modelle oder FM-Daten nicht auf dem neuesten Stand, sinkt die Genauigkeit der Planung erheblich. In der Praxis erfordert dies diszipliniertes Änderungsmanagement und definierte Prozesse. Die Komplexität der Modellverwaltung ist hoch – das Arbeiten mit großen BIM-Modellen und CDE-Plattformen verlangt erfahrene Anwender und kann initial ressourcenintensiv sein. Raumänderungen (etwa das Zusammenlegen oder Umbauen von Räumen) müssen im Modell exakt nachgeführt werden, was aufwändig ist. Außerdem kann die Einführung technischer Sensorik und neuer Software auf Widerstände stoßen und ist nicht in jeder Organisation sofort umsetzbar. Insgesamt entsteht ein gewisser Initialaufwand (Schulung, Systemeinrichtung, Modellierung), der insbesondere in kleinen Unternehmen im Verhältnis zum Nutzen stehen muss. Nicht zuletzt ist zu beachten, dass die Methode selbst kein magisches Automatisierungswerkzeug ist – sie liefert Daten und Modelle, die erst von Fachexperten korrekt interpretiert und angewendet werden müssen.

• Große Büro- und Verwaltungsgebäude: Auf Flächenportfolios mit Tausenden von Arbeitsplätzen ermöglicht die Methode die Konsolidierung und Optimierung (z.B. bei Umzügen oder New-Work-Konzepten).

• Hochschulen und Forschungseinrichtungen: Universitäts-Campusse mit zahlreichen Gebäuden profitieren von gezielter Raumplanung und Budgetplanung.

• Kliniken und Schulen: Intensive Nutzung und hohe Umbauzyklen erfordern präzise Planung der OP-Säle, Klassenräume oder Aufenthaltsbereiche.

• Technische Anlagen und Industrieobjekte: In Rechenzentren, Laboren oder Produktionsstätten können Technik- und Reinräume optimal dimensioniert und überwacht werden.

• Immobilienportfolios: Bei Standortzusammenlegungen oder Flächenevaluierungen (z.B. nach Firmenfusionen) liefert die Methode belastbare Zahlen zur wirtschaftlichen Nutzung.

Sie wird sowohl im Bestandsmanagement (laufende Betriebsoptimierung) als auch im Projektkontext (Neubau- oder Sanierungsübergabe mit FM-Ausrichtung) eingesetzt. Branchenübergreifend eignet sich die Methode überall dort, wo heterogene Raumdaten effizient zusammengeführt werden müssen – es existiert keine starre Größen- oder Branchenbeschränkung.

• ISO 19650 – Internationaler Standard für Informationsmanagement im BIM-Lebenszyklus (CDE-Prozesse).

• ISO 41001 – Anforderung an Facility-Management-Managementsysteme.

• DIN 32736 – Gebäudemanagement: Definiert Begriffe und Leistungen, u. a. Flächenmanagement.

• DIN 277 – Flächen- und Rauminhaltsangaben im Bauwesen (Basis für Flächenkalkulationen).

• DIN 276 – Kosten im Bauwesen (zur Kostenplanung von Flächenprojekten).

• COBie – Datenstandard (Spreadsheets) für BIM-to-FM Datenübergabe, z.B. Export von Raumlisten und Komponenten.

• IFC (ISO 16739) – Offenes BIM-Datenmodell für geometrische und semantische Gebäudedaten.

• GEFMA 500er-Serie – Leitfäden für CAFM-Systeme (z.B. Software-Auswahl, Datenqualität).

• VDI 2552 (Reihe) – Richtlinien zu BIM-Anwendungsfällen im Facility Management und zur Übergabe digitaler Daten.

• BIM-Authoring-Software: z.B. Autodesk Revit für Architektur- und Gebäudemodelle, Graphisoft Archicad, Bentley OpenBuildings oder Nemetschek Allplan.

• Visualisierungs- und Simulations-Tools: z.B. Autodesk 3ds Max, Enscape, Lumion (fotorealistische 3D-Visualisierung).

• CAFM/IWMS-Plattformen: z.B. Planon, FM:Interact (FM:Systems), ARCHIBUS, IBM TRIRIGA, RIB iTWO FM (zur Flächenverwaltung, Belegungsmanagement).

• CDE/Cloud-Plattformen: z.B. Autodesk Construction Cloud (BIM 360/ACC), Bimplus, Bentley ProjectWise, Catenda Bimsync, thinkproject (für zentrale Datenablage und Kollaboration).

• Modellprüfungs-Tools: z.B. Solibri, Autodesk Navisworks, IfcOpenShell (Überprüfung von IFC-Modellen und Datenextraktion).

• Analysetools: z.B. Microsoft Power BI, Tableau, ArcGIS (zur Visualisierung von Kennzahlen und Geodatenanalyse).

• Schnittstellen & Exporte: COBie-Export-Tools, BIM-Connectors oder IfcOpenShell für den Datenaustausch zwischen BIM- und CAFM-Systemen.

• Mobile Apps / Integrationen: App von FM:Systems für Revit/CAFMs, Planon Universe (Self-Service-App), ggf. eigene Webportale.
