CAFM/BIM‑Integrationskonzept umsetzen

Zentrales Ziel dieser Methode ist es, ein interoperables System zu schaffen, das BIM‑Modelldaten im laufenden Gebäudebetrieb nutzbar macht und den Informationsaustausch zwischen Planung und Facility‑Management sicherstellt.

• Verbesserung der Datenqualität, indem redundante oder veraltete Informationen eliminiert und einheitliche Datenstrukturen eingeführt werden.

• Unterstützung der Instandhaltungsprozesse durch schnelle Identifikation von Bauteilen und Anlagen inklusive relevanter Metadaten (Hersteller, Typ, Wartungsvorschriften).

• Stärkung der Zusammenarbeit zwischen Planern, Bauunternehmen und Betreibern, indem alle Beteiligten auf denselben Datenbestand zugreifen können.

• Senkung von Betriebs und Instandhaltungskosten durch effizientere Planung, reduzierte Ortsbegehungen und optimierte Arbeitsvorbereitung.

• Schaffung einer Basis für datengetriebene Entscheidungen in Bezug auf Energieeffizienz und Nachhaltigkeit.

Die CAFM/BIM‑Integration wird vor allem in Organisationen eingesetzt, die komplexe Immobilienportfolios verwalten oder langfristige Anlagenverantwortung tragen. Dazu gehören Eigentümer von Gewerbeimmobilien, Betreiber von Industrie‑ und Infrastrukturprojekten, öffentliche Bauherren sowie Dienstleister im technischen und infrastrukturellen Facility‑Management. Die Methode ist sowohl für Neubauten als auch für Bestandsobjekte relevant, sofern ein aussagekräftiges BIM‑Modell vorhanden oder nachmodelliert werden kann.

Im Neubau unterstützt die Methode den Übergang von der Bau‑ zur Betriebsphase, indem sie beim Projektabschluss Daten aus dem BIM‑Modell selektiert und in das CAFM‑System überführt. Bei Bestandsgebäuden kann sie im Zuge von Modernisierungen, Erweiterungen oder Digitalisierungsvorhaben angewendet werden, um vorhandene Dokumentationen zu konsolidieren und digitale Zwillinge aufzubauen. Zudem eignet sich die Integration für spezielle Anwendungen wie Umzugsmanagement, Umbauplanung, Flächenoptimierung und Energiemonitoring.

Vor der Integration existieren BIM‑Modelle und CAFM‑Systeme häufig als separate Silos. Das BIM‑Modell entsteht primär für die Planung und den Bau, die FM‑Datenbank wird im Betrieb aufgebaut. Beide Systeme weisen unterschiedliche Datenstrukturen, Dateiformate und Standards auf. Informationen werden mehrmals erfasst und teilweise manuell übertragen, was zu Inkonsistenzen, zeitaufwendigen Abstimmungen und Medienbrüchen führt.

Auslöser für ein Integrationsprojekt können die Übergabe eines Neubaus an den Betreiber, die Notwendigkeit der Kostenoptimierung, der Wunsch nach besseren Management‑Reports, höhere gesetzliche Anforderungen an Dokumentation und Nachverfolgbarkeit oder strategische Digitalisierungsinitiativen sein. Ebenso kann der Einsatz moderner IoT‑Sensorik und die damit verbundene Datenmenge eine nahtlose Anbindung des Modells an die FM‑Software erfordern.

Um die Methode erfolgreich umzusetzen, müssen technische, organisatorische und prozessuale Voraussetzungen erfüllt sein. Zunächst sollte ein valides BIM‑Modell mit eindeutiger Struktur vorhanden sein und die CAFM‑Software muss integrativ erweiterbar sein. Zudem sind klare Verantwortlichkeiten und die Bereitschaft zur Zusammenarbeit aller Beteiligten wichtig.

• Ein aktuelles BIM Modell mit Geometrien und Attributen für alle relevanten Bauteile und Anlagen.

• Ein CAFM System mit offenen Schnittstellen (APIs) und der Fähigkeit zur Verarbeitung von IFC/COBie Dateien.

• Definierte Datenstandards und Klassifikationen (z. B. nach DIN/ISO Normen oder unternehmensspezifischen Richtlinien).

• Unterstützung durch die Unternehmensleitung und ein interdisziplinäres Projektteam (Planung, Betrieb, IT).

• Klare Prozesse für die Datenpflege, inklusive Verantwortlichkeiten für Modellaktualisierungen und CAFM Dateneingaben.

• Technische Infrastruktur (Server, Cloud Services, Netzwerk) zur Speicherung und Synchronisation großer Datenmengen.

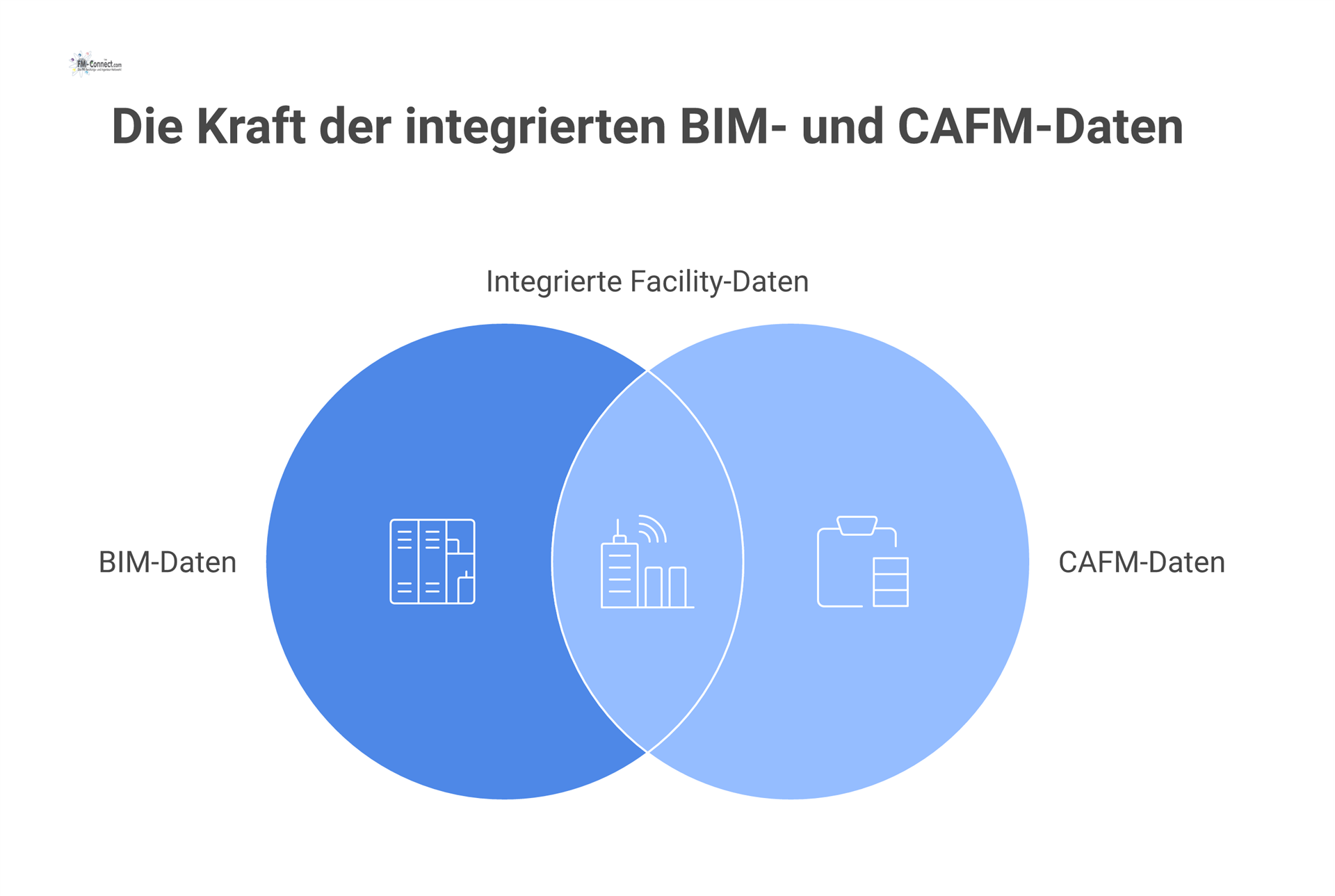

Die Integration erfordert eine Vielzahl von strukturierten Daten, die sowohl aus dem BIM‑Modell als auch aus dem CAFM‑System stammen. Je besser die Daten gepflegt sind, desto reibungsloser verläuft die Zusammenführung.

• Geometrische Daten des BIM Modells (3D Gebäudestruktur, Raumgrenzen, Objekte).

• Attributinformationen zu Bauteilen und Anlagen: Name, Typ, Hersteller, Baujahr, Wartungsintervalle, Garantiezeiten.

• Raum und Flächendaten (Nutzung, Abteilungen, Nutzungsarten, Flächengrößen).

• Anlagenverzeichnisse aus dem CAFM (Inventarlisten, Anlagenkennzeichnung, Betriebsnummern).

• Standort und Identifikationscodes (z. B. QR /RFID Tags) für den Abgleich zwischen Modell und realem Objekt.

• IoT Sensor und Zustandsdaten (z. B. Temperatur, Energieverbrauch, Laufzeiten), sofern diese in das Modell eingebunden werden sollen.

Die Umsetzung des Integrationskonzepts erfordert die Mitwirkung verschiedener Akteure. Es müssen klare Rollen definiert werden, um eine reibungslose Zusammenarbeit zu gewährleisten.

• Eigentümer/Auftraggeber: initiiert das Integrationsprojekt, legt Ziele fest und überwacht die Umsetzung.

• Generalunternehmer oder Bauleiter: unterstützt bei der Datenübergabe und beim Export der BIM Modellinformationen.

• Facility Management Leitung: definiert, welche Daten für den Betrieb notwendig sind, und steuert die Implementierung im CAFM.

• BIM Manager/Planer: verantwortet die Struktur und Qualität des Modells und passt es an die Anforderungen des Betriebs an.

• CAFM Administrator/IT Spezialist: richtet Schnittstellen ein, kümmert sich um Datenimport und Datenstruktur im CAFM.

• Projektleitung/Koordinator: sorgt für die Kommunikation zwischen den Parteien und die Einhaltung von Zeitplänen.

• Softwareanbieter/Berater: stellt Werkzeuge zur Verfügung, passt sie an und unterstützt bei Schulungen.

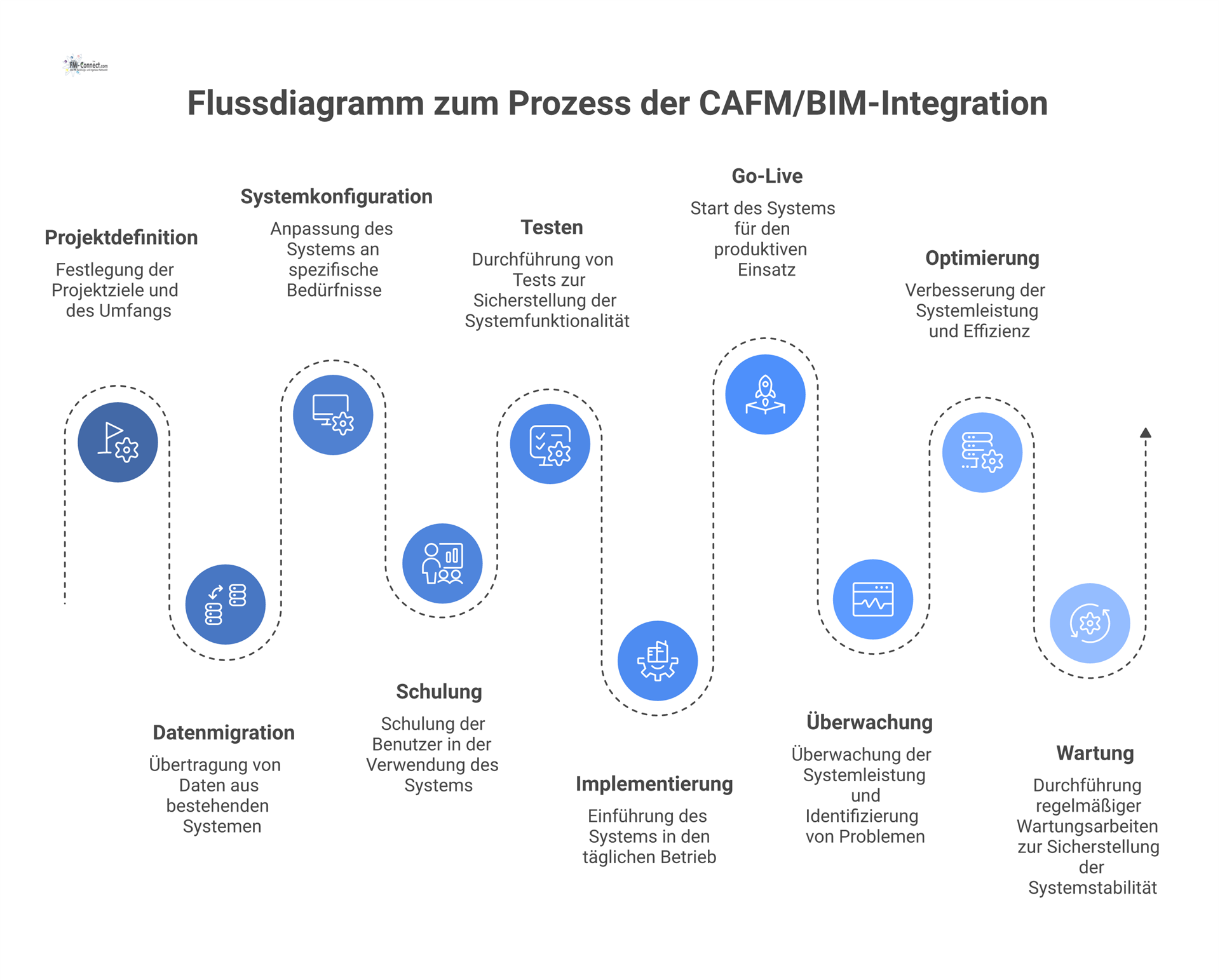

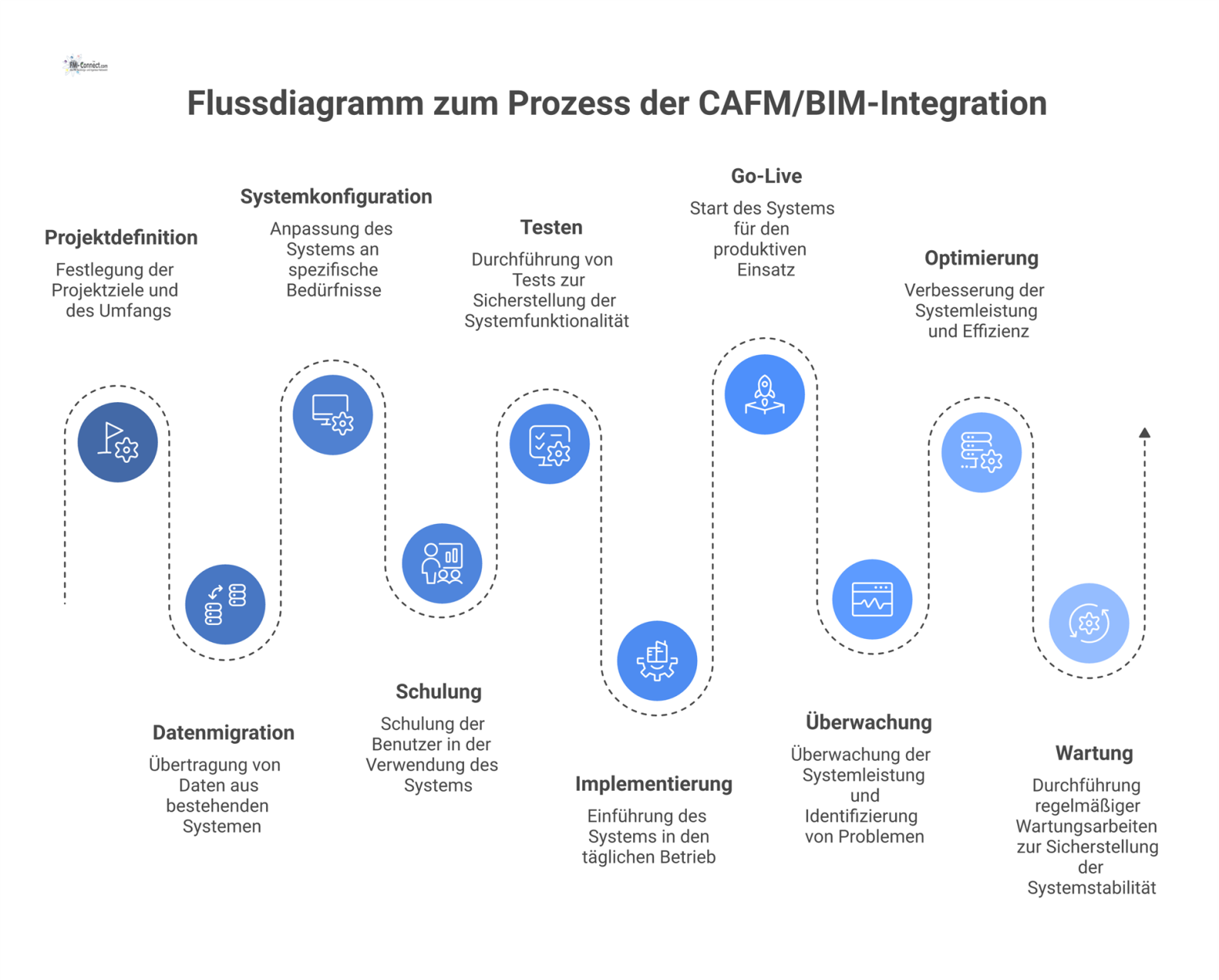

Die folgende Schrittfolge dient als Leitfaden für die Durchführung eines CAFM/BIM‑Integrationsprojekts. Je nach Projektgröße können Schritte zusammengefasst oder erweitert werden.

• Projektdefinition: Festlegung von Zielsetzung, Umfang und Erfolgskennzahlen. Erstellung eines Projektplans sowie Auswahl des Projektteams.

• Bestandsaufnahme: Analyse der vorhandenen BIM Modelle, der CAFM Datenbank und der technischen Infrastruktur. Prüfung der Datenqualität und Identifikation von Lücken.

• Datenstandardisierung: Festlegung von Datenstrukturen, Klassifikationen und Namenskonventionen. Definition des Objekthierarchiesystems für BIM und CAFM.

• Mapping und Konzeption: Erarbeitung eines Mappings zwischen BIM Elementen und CAFM Objekten. Auswahl der zu übertragenden Daten (z. B. Anlagen, Räume, Flächen) und Festlegung der Synchronisationsfrequenz (real time oder periodisch).

• Schnittstellenentwicklung: Einrichtung oder Konfiguration von Schnittstellen (z. B. IFC/COBie Import, API Verbindungen). Anpassung der Software, um BIM Daten zu importieren und anzuzeigen.

• Datenmigration: Extraktion der relevanten Daten aus dem BIM Modell, Transformation in das CAFM Format und Übertragung. Durchführung von Testläufen und Validierung der übertragenen Daten.

• Systemtests: Überprüfung der Funktionalität im CAFM System: Anzeige von 3D Modellen, Verknüpfung mit Stammdaten, korrekte Navigation zu Anlagen und Räumen. Behebung von Fehlern.

• Schulung: Qualifizierung des Facility Management Personals sowie weiterer Anwender im Umgang mit dem integrierten System. Erstellung von Benutzerhandbüchern und Schulungsunterlagen.

• Go Live und Betriebsphase: Freischaltung der Integration für den Echtbetrieb. Etablierung eines Monitorings für Datenqualität und Performance. Vereinbarung von Verantwortlichkeiten für die laufende Pflege von Modell und CAFM.

• Optimierung: Regelmäßige Analyse der Nutzung und der Ergebnisse, Anpassung von Prozessen und Tools, Erweiterung um zusätzliche Datenquellen (z. B. IoT Sensoren) oder Funktionen (Mobile Apps, AR Darstellungen).

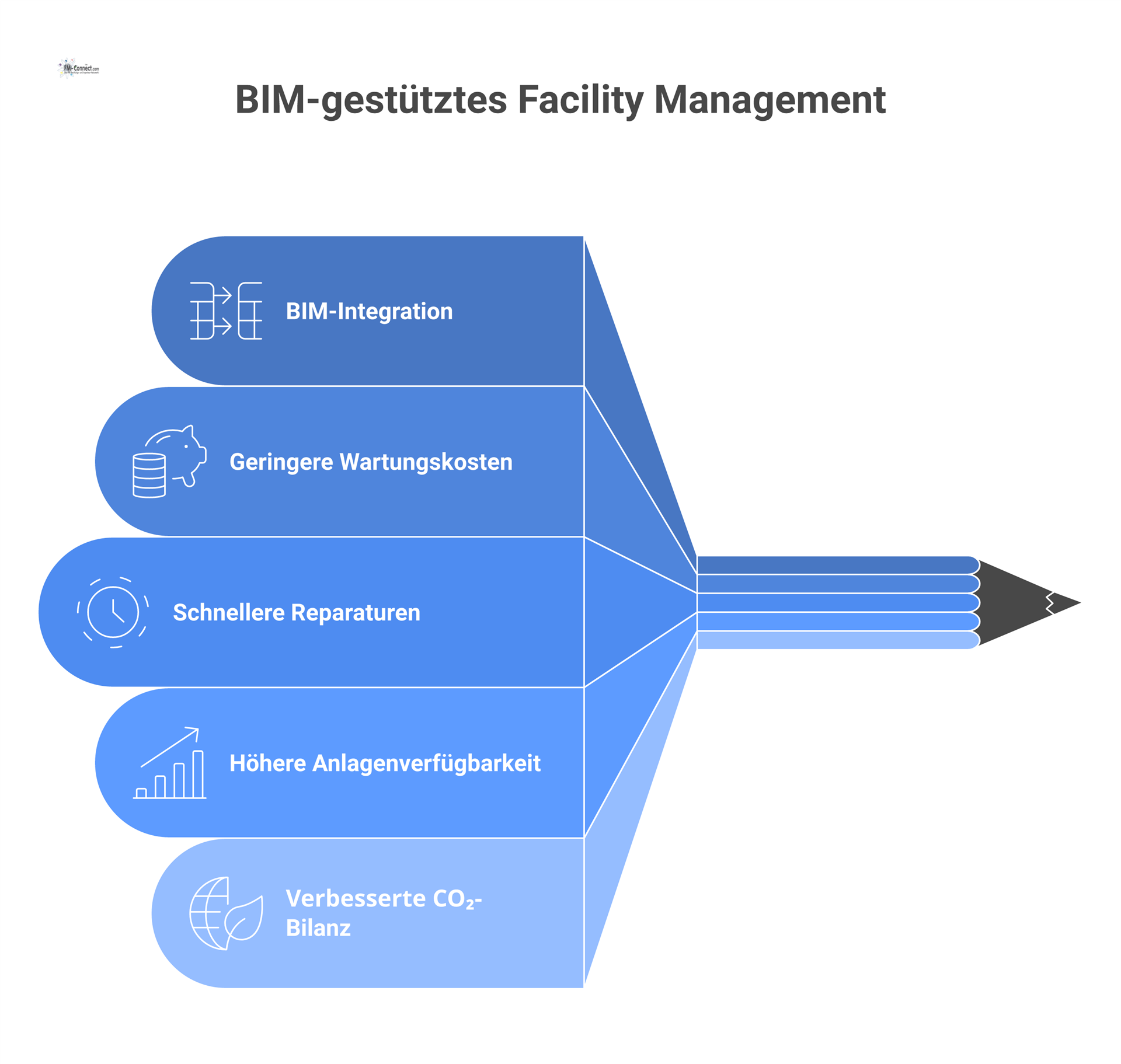

Nach erfolgreicher Umsetzung werden qualitativ hochwertige, konsistente Daten im CAFM‑System bereitstehen, die direkt aus dem BIM‑Modell stammen. Facility‑Manager können per Mausklick Informationen zu versteckten Anlagen abrufen und Wartungsarbeiten besser planen. Die Anzahl von Vor‑Ort‑Begehungen reduziert sich, und die Planung von Reparaturen wird präziser. Durch eine verbesserte Datenqualität sinkt die Fehlerquote in Prozessen wie Bestellung von Ersatzteilen, Budgetierung und Berichterstellung. Gleichzeitig können quantitative Indikatoren wie reduzierte Reaktionszeiten bei Störungen, geringere Wartungskosten und höhere Anlagenverfügbarkeit gemessen werden. Zudem entstehen langfristige Vorteile wie verbesserte Energieeffizienz und CO₂‑Reduktion durch fundierte Entscheidungen.

Die Integration von BIM und CAFM schafft einen transparenten, strukturierten Informationsfluss über den gesamten Lebenszyklus eines Gebäudes. Durch die zentrale Datenplattform werden Fehler und Inkonsistenzen reduziert. Alle Beteiligten greifen auf dieselben Informationen zu, was die Zusammenarbeit verbessert. Die Visualisierung von Anlagen in 3D spart Zeit bei der Lokalisierung und Diagnose von Problemen und ermöglicht auch ungeübten Nutzern einen intuitiven Zugang. Betriebsdaten können aus der FM‑Software in das BIM‑Modell zurückfließen, sodass das Modell stets aktuell bleibt und bei Projektabschluss an den Eigentümer oder Betreiber übergeben werden kann. Darüber hinaus bildet die Methode die Grundlage für datengetriebene Optimierung, etwa zur Steigerung der Energieeffizienz und zur Erfüllung von Nachhaltigkeitszielen.

Trotz der erheblichen Vorteile sind auch Grenzen zu berücksichtigen. Eine vollständige Spiegelung des BIM‑Modells im CAFM ist weder notwendig noch sinnvoll. Detailinformationen wie Türfarben oder Fassadenmaterialien sind für den FM‑Betrieb oft irrelevant und würden das System überlasten. Zudem unterscheiden sich CAFM‑ und BIM‑Systeme hinsichtlich Dateiformaten, Funktionsumfang und Datenstrukturen, was den Integrationsprozess technisch anspruchsvoll macht. Fehlen klare Standards oder sind Daten unsauber, kann der Aufwand für Bereinigung und Standardisierung erheblich sein. Ein weiterer Risikofaktor ist der steigende Umfang der Daten; bei unzureichender Hardware‑Ausstattung oder schwacher Netzwerkverbindung kann die Performance leiden. Schließlich erfordert die Umstellung Investitionen in Technik und Weiterbildung, und organisatorische Veränderungen können anfänglichen Widerstand erzeugen.

Praktische Anwendungen der CAFM/BIM‑Integration finden sich in vielfältigen Szenarien. Bei der Übergabe eines Neubaus werden relevante Daten wie Anlagenlisten, Wartungspläne und Garantieinformationen aus dem BIM‑Modell in das CAFM übernommen, wodurch die Betriebsphase nahtlos startet. Bei Umbau‑ oder Renovierungsprojekten hilft das 3D‑Modell bei der Planung und Koordination von Arbeiten sowie bei der Dokumentation von Änderungen. In laufenden Betriebssituationen unterstützt die Integration das Störungs‑ und Instandhaltungsmanagement, indem Monteure den exakten Standort von Anlagen kennen und Reparaturen planen können, ohne das Gebäude vorher besichtigen zu müssen. Auch für Schulungszwecke und Einweisungen neuer Mitarbeitender ist die Visualisierung des Gebäudes hilfreich. Darüber hinaus bietet die Methode eine Grundlage für digitale Zwillinge und die Integration von Sensordaten, um vorausschauende Wartung und Energiemanagement zu realisieren.

Als Grundlage für die Integration dienen verschiedene Normen und Frameworks. Dazu zählen internationale BIM‑Standards wie ISO 19650 für das Informationsmanagement über den Lebenszyklus, der IFC‑Standard für den Datenaustausch von Gebäudemodellen und COBie (Construction Operations Building Information Exchange) für strukturierte Betriebsdaten. Ergänzend gelten nationale Richtlinien (z. B. VDI‑Richtlinien oder DIN‑Normen) sowie unternehmensinterne Pflichtenhefte, die Klassifikationen und Datenstrukturen definieren. Darüber hinaus sollten interne Prozesse und Projekthandbücher als Verweise herangezogen werden, um eine konsistente Anwendung zu gewährleisten.

Für die Umsetzung des Integrationskonzepts stehen verschiedene Softwaretools zur Verfügung. Auf BIM‑Seite kommen modellbasierte Planungsprogramme wie Autodesk Revit, Graphisoft Archicad oder Bentley OpenBuildings in Frage. Für die Datenauswertung und Entwicklung von Schnittstellen bieten Plattformen wie Autodesk Forge oder BIM 360 cloudbasierte Dienste. Auf CAFM‑Seite werden Systeme eingesetzt, die die Integration unterstützen und 3D‑Modelle darstellen können, zum Beispiel Archibus, Planon, IWMS‑Lösungen oder proprietäre Systeme wie SINGU. Innerhalb der Plattform FM.connect.com können unter anderem Module für Gebäude‑ und Anlagenmanagement, IoT‑Dashboards, Dokumentenverwaltung und 3D‑Viewer genutzt werden, um BIM‑Daten zu visualisieren und mit CAFM‑Funktionen zu verbinden. Zusätzlich gibt es Plug‑ins zur IFC/COBie‑Konvertierung, mobile Apps für den Zugriff auf das integrierte Modell sowie Software für die Überwachung von Sensorwerten.
