Notstrom_USV_Ersatzstrom bedarfsgerecht und rechtskonform sicherstellen

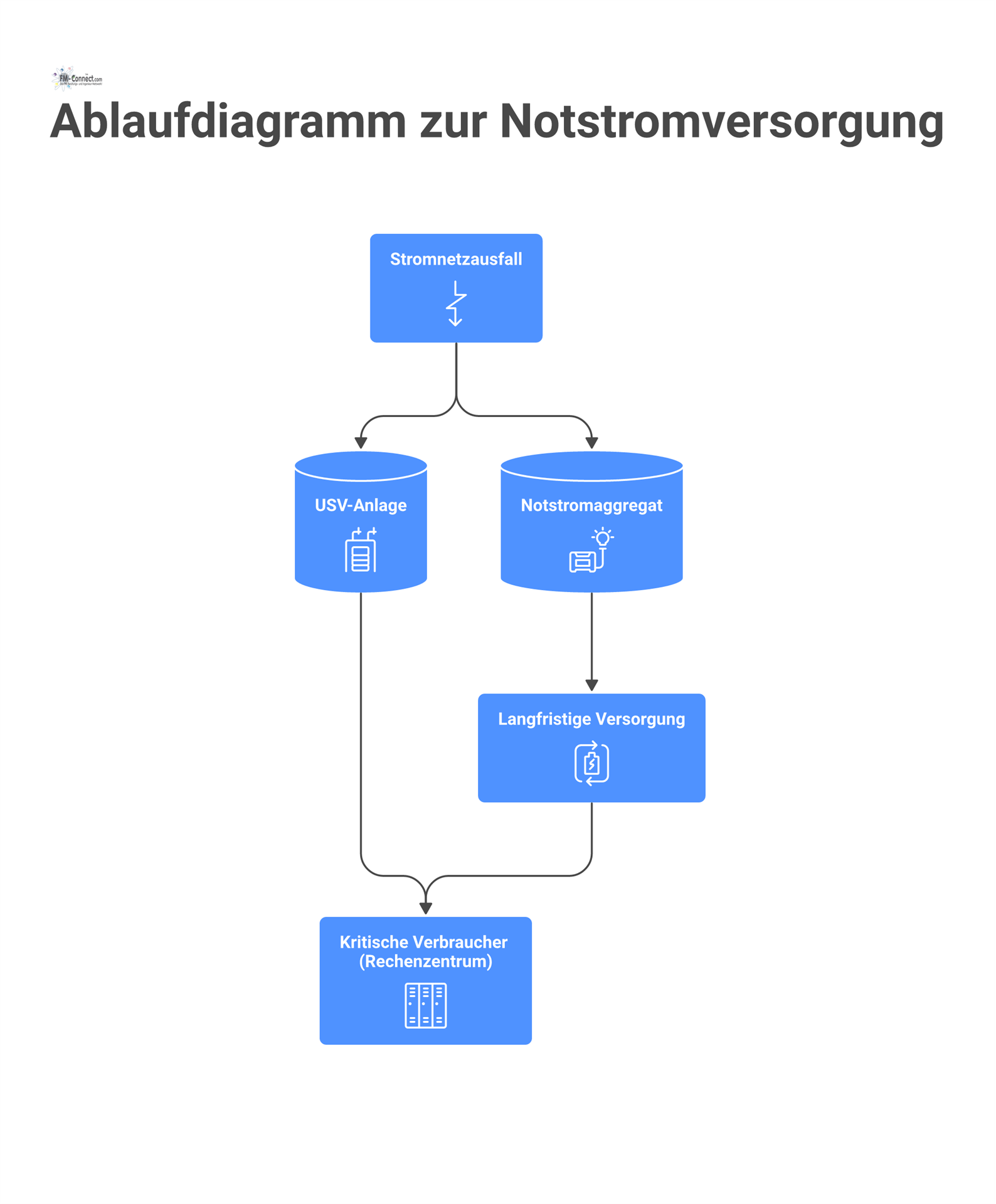

Das Hauptziel ist es, eine zuverlässige Ersatzstromversorgung aufzubauen, die genau dem ermittelten Bedarf entspricht und gleichzeitig alle rechtlichen Vorgaben erfüllt. Dazu gehört die Leistungsdimensionierung auf Basis der tatsächlichen Lasten und Autonomieanforderungen (z. B. N+1-Redundanz, Umschaltzeiten) sowie die Berücksichtigung von Sicherheitsreserven. Betreiber müssen heute nachweisen können, dass ihre Notstromanlagen technisch und organisatorisch den aktuellen Standards genügen – etwa durch dokumentierte Probeläufe, Lasttests und Wartungsprotokolle.

Ein weiteres Ziel besteht darin, die Versorgung im Störfall so ökonomisch wie möglich zu gestalten: Nach dem Prinzip „so viel wie nötig, so wenig wie möglich“ sollen nur wirklich kritische Verbraucher geschützt werden, um Investitionskosten, Betriebskosten und Emissionen (z. B. Dieselverbrauch) zu minimieren. Insgesamt soll die Methode Transparenz schaffen, Verantwortlichkeiten klären und den Betreiber in die Lage versetzen, den Ersatzstrombedarf fundiert zu belegen und zu steuern.

Diese Methode findet Anwendung in allen Bereichen des Facility Managements, in denen eine unterbrechungsfreie Stromversorgung für kritische Prozesse erforderlich ist.

• Gesundheitswesen: Krankenhäuser, Kliniken und Pflegeeinrichtungen, in denen operationstechnische Räume, Intensivstationen und Beatmungsgeräte störungsfrei betrieben werden müssen.

• IT und Telekommunikation: Rechenzentren, Serverräume und Funkanlagen mit hohen Verfügbarkeitsanforderungen (z. B. nach EN 50600).

• Kritische Infrastruktur: Energieversorgungsunternehmen, Wasserwerke, Flughäfen, Bahnhöfe und Behördenzentralen, die auch bei Netzausfall essenzielle Dienste aufrechterhalten müssen.

• Industrie und Produktion: Fabriken (z. B. Chemie-, Lebensmittelindustrie) und zugehörige Infrastruktur (Kühlanlagen, Produktionssteuerung), bei denen ein Stromausfall große Schäden und Sicherheitsrisiken verursacht.

• Öffentliche Verwaltung und Forschung: Rechenzentren von Behörden, Labore und Forschungseinrichtungen mit empfindlichen Systemen und Daten.

Insbesondere die Anforderungen der KRITIS-Verordnung (BSI-KritisV) und des BSI-Gesetzes verpflichten Betreiber kritischer Einrichtungen dazu, die Stromversorgung auch bei Netzausfall sicherzustellen. Die Methode kann an branchenspezifische Erfordernisse angepasst werden und deckt die jeweiligen Compliance-Vorgaben ab.

Als Ausgangssituation liegen häufig unvollständige oder veraltete Notstromkonzepte vor. Nach schweren Stromausfällen oder angesichts steigender Verfügbarkeitsanforderungen wird in vielen Organisationen deutlich, dass kritische Lasten nicht systematisch erfasst waren. Bestehende Vorgaben und Normen (z. B. Nachweis der Probeläufe) wurden mitunter nicht konsequent umgesetzt. Die aktuelle Diskussion um Netzstabilität (etwa infolge geopolitischer Krisen) hat in öffentlichen Verwaltungen die Frage nach der Resilienz der Gebäude hervorgerufen.

In der Praxis zeigt sich oft: vorhandene USV- oder Generatoranlagen sind nicht aufeinander abgestimmt und es fehlt an klarer Priorisierung der zu versorgenden Verbraucher. Technische Ausgangslagen können veraltete Aggregate ohne ausreichende Leistungsreserve, unzureichend dimensionierte Umschalteinrichtungen oder fehlende Schutzmaßnahmen sein. Typische Symptome sind unerwartete Abschaltungen bei Probeläufen oder gar im normalen Betrieb. Die Methode setzt daher hier an: Sie analysiert zunächst den Ist-Zustand und macht alle fehlenden Elemente oder Lücken im Versorgungskonzept transparent.

Bevor die Methode angewendet werden kann, müssen bestimmte Voraussetzungen erfüllt sein. Wichtig ist insbesondere die Festlegung von Zuständigkeiten und eine ausreichende Qualifikation der beteiligten Personen.

• Vollständige Bestandsunterlagen: Aktuelle Elektroschaltpläne, Anlagenübersichten und Lastprotokolle müssen verfügbar sein.

• Klare Priorisierung: Die kritischen Lasten und Notstromkreise sind gemeinsam mit den betroffenen Fachabteilungen festzulegen.

• Normen- und Rechtskenntnis: Zugang zu allen relevanten Vorschriften und Normen (z. B. VDE-Normen, BSI-KritisV, BImSchV, Brandschutz) ist sicherzustellen.

• Budget und Ressourcen: Finanzmittel für Anschaffung, Installation und Wartung von USV-Anlagen, Aggregaten und Umschalteinrichtungen müssen bereitstehen.

• Technische Infrastruktur: Bestehende Räume und Installationen (z. B. Aufstellräume für Aggregate, Belüftung, Tankflächen) müssen den Anforderungen entsprechen.

• Prozessorganisation: Zuständigkeiten für Planung, Betrieb und Instandhaltung sind festgelegt und dokumentiert (z. B. in einem Energieteam oder Arbeitskreis).

Für die präzise Planung und Auslegung der Notstromversorgung sind umfangreiche Daten erforderlich. Wesentliche Datenpunkte umfassen beispielsweise:

• Lastdaten: Detaillierte Auflistung aller Verbraucher mit Leistungsangaben (Wirk- und Blindleistung) und Betriebszeiten.

• Lastprofile: Zeitliche Verteilung der Lasten (Spitzenlast, Dauerlast, Einschalt- und Anlaufströme).

• Verbraucher-Klassifikation: Einteilung der Lasten nach Kategorie (z. B. lebenswichtig, sicherheitsrelevant, administrativ).

• Autonomieanforderungen: Geforderte Überbrückungszeit bei Netzausfall für die jeweils unterschiedlichen Prioritätsstufen.

• Netzanschlussdaten: Technische Angaben zum öffentlichen Netz (Spannungsebene, Netzspannung, Absicherung bzw. Anschlussleistung).

• Bestehende Backup-Systeme: Informationen zu vorhandenen USV-Anlagen und Notstromaggregaten (Leistung, Restkapazität, Baujahr).

• Betriebliche Rahmenbedingungen: Geplante Betriebs- und Wartungsabläufe (z. B. Häufigkeit der Tests), geplante Laständerungen oder Systemerweiterungen.

• Umweltbedingungen: Klimatische und räumliche Bedingungen am Einsatzort (z. B. Temperatur, Zugang, Umgebungsanforderungen für Aggregate).

• Facility Manager / Gebäudebetreiber: Gesamtverantwortung für die Notstromversorgung; stellt Budget und Personal bereit.

• Projekt- oder Betriebsleiter: Koordiniert Planung und Einführung der Notstromsysteme sowie Abstimmung mit Behörden und Sicherheitsdiensten.

• Elektroplaner / -ingenieur: Erstellt die technische Auslegung (Dimensionierung, Schaltpläne, Umschalteinrichtungen) und überwacht die Normenkonformität.

• IT-/Datacenter-Administrator: Definiert Anforderungen für IT-Systeme und Serverräume (USV-Abdeckung, Blackout-Szenarien).

• Sicherheits- und Brandschutzbeauftragter: Sichert die Integration von sicherheitsrelevanten Anlagen (Notbeleuchtung, Alarmanlagen) gemäß den geltenden Vorschriften.

• Wartungspersonal / Servicetechniker: Führen Installation, Inbetriebnahme, regelmäßige Prüfungen und Instandhaltungen durch (inkl. Dokumentation).

• Umwelt- und Genehmigungsbeauftragter: Prüft behördliche Auflagen (Emissionsschutz, Tankvorschriften nach AwSV) und koordiniert Genehmigungsverfahren.

• Externer Gutachter / Auditor: Unterstützt bei Fachfragen (z. B. Brandschutzgutachten, Risikoanalyse) und überprüft die fertige Notstromlösung.

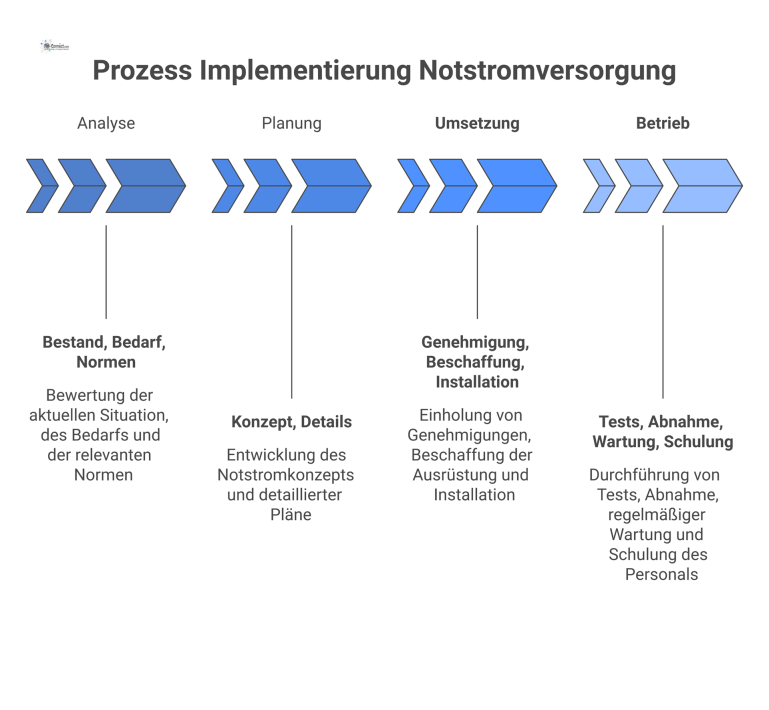

• Bestandsaufnahme: Erfassen der bestehenden Stromversorgung, der vorhandenen Notstromtechnik, der aktuellen Lasten und der relevanten Dokumentation.

• Bedarfsermittlung: Identifikation und Klassifizierung aller kritischen Verbraucher sowie Ermittlung der erforderlichen Leistungs- und Autonomieanforderungen.

• Normen- und Vorschriften-Check: Prüfung aller einschlägigen Vorschriften (z. B. DIN VDE 0100-710, BImSchV, BSI-KritisV) sowie spezifischer Feuerwehr- und Brandschutzanforderungen.

• Konzeptentwicklung: Erstellung eines Versorgungskonzepts durch Auswahl geeigneter USV-Typen und Notstromaggregate, Festlegung des Redundanzschemas (z. B. N+1) und der Umschaltstrategie.

• Detailplanung: Ausarbeitung technischer Spezifikationen und Schaltpläne, Standortplanung für Aggregate (Lärmschutz, Belüftung, Tankaufstellung) sowie Auslegung der Umschalteinrichtungen (Notfall-ATS).

• Genehmigungen und Beschaffung: Einholung notwendiger behördlicher Genehmigungen (z. B. nach BImSchV) und Beschaffung oder Ausschreibung der erforderlichen Komponenten.

• Installation und Inbetriebnahme: Montage und Anschluss der USV- und Notstromanlagen; Implementierung der Netzumschaltung und aller Sicherheitseinrichtungen.

• Tests und Abnahme: Durchführung von Funktionstests und Probeläufen (z. B. Schwarzstart, Lasttests) und Dokumentation der Ergebnisse (Umschaltzeiten, Verhalten).

• Dokumentation und Schulung: Erstellung von Betriebsanweisungen, Notfallplänen und Prüfprotokollen; Schulung des Betriebspersonals für Umschaltvorgänge und Störfallmanagement.

• Betrieb und Wartung: Etablierung regelmäßiger Wartungs- und Prüfintervalle (z. B. monatliche Testläufe, Batterieprüfungen) und kontinuierliche Überwachung der Systemverfügbarkeit.

• Vollständige Dokumentation: Zu jedem Notstromkreis existieren technische Unterlagen (Schaltpläne, Lastaufstellung, Prüfprotokolle) mit Angaben zu Leistung, Autonomiezeit und Redundanz.

• Technisch geprüfte Anlagen: Installierte USV- und Generatoranlagen mit nachgewiesener Leistung und funktionsfähigen Umschalteinrichtungen. Die geplanten Umschaltzeiten und Lastübernahmen sind durch Probeläufe belegt.

• Einhaltung von Normen: Nachweis, dass alle relevanten Normen (VDE, DIN EN etc.) und gesetzlichen Vorschriften beachtet wurden. Alle sicherheitsrelevanten Systeme (Notbeleuchtung, medizinische Geräte) sind gemäß den spezifischen VDE-Teilen in die Notstromversorgung eingebunden.

• Geschultes Personal: Verfügbarkeit von geschultem Betriebspersonal und Notfallplänen, sodass im Ernstfall klar ist, welche Anlagen wie umzuschalten sind.

• Kontinuierliche Einsatzbereitschaft: Überwachungssysteme oder Berichtswesen sichern eine dauerhaft geprüfte Betriebsbereitschaft der Ersatzstromversorgung (z. B. durch regelmäßige Statusberichte und Verfügbarkeitskennzahlen).

Diese Ergebnisse führen insgesamt zu einer deutlich gesteigerten Betriebssicherheit und Compliance. Kritische Funktionen und Prozesse können bei Netzausfällen wie geplant weiterlaufen.

• Erhöhte Zuverlässigkeit: Kritische Lasten (Notbeleuchtung, Alarmanlagen, Server) bleiben auch bei Netzausfall versorgt, wodurch Betriebsunterbrechungen und Sicherheitsrisiken minimiert werden.

• Rechtssicherheit: Durch systematische Planung, Dokumentation und regelmäßige Tests können Organisationen regulatorische Anforderungen sicher erfüllen (z. B. Nachweis von Lasttests).

• Kosteneffizienz: Bedarfgerechte Dimensionierung („so viel wie nötig“) verhindert unnötige Überkapazitäten. Dies spart Investitions- und Betriebskosten (einschließlich geringerer Brennstoffkosten bei Dieselaggregaten).

• Transparenz: Klare Dokumentation aller Lasten, Anlagen und Zuständigkeiten ermöglicht schnelle Entscheidungen im Notfall sowie eine planbare Instandhaltung.

• Flexibilität: Die Methode passt sich verschiedenen Anforderungen (Krankenhaus vs. Industrie vs. Rechenzentrum) an und enthält Best-Practice-Elemente (z. B. redundante Auslegung, Lastmanagement).

• Imagegewinn: Ein nachgewiesen zuverlässiges Notstromkonzept stärkt das Vertrauen von Stakeholdern (Kunden, Investoren, Versicherer) in die Zuverlässigkeit und Sicherheit der Einrichtung.

• Hohe Kosten: Anschaffung und Wartung von USV-Systemen und Generatoren sind kostenintensiv. Große Anlagen verursachen neben hohen Investitionskosten oft auch hohe Betriebskosten (z. B. Kraftstoff, Emissionsminderung).

• Begrenzte Laufzeit: USV-Batterien bieten nur begrenzte Pufferzeiten, und Dieselaggregate sind durch die vorhandene Kraftstoffmenge limitiert. Ein länger andauernder Blackout (mehrere Tage ohne Nachschub) kann problematisch sein.

• Komplexität: Die Koordination mehrstufiger Redundanzsysteme (z. B. N+1-Arrangement, Parallelnetzbetrieb) erhöht die Planungskomplexität und die Fehleranfälligkeit. Unzureichende Abstimmung von Anlagen und Schutzschaltungen kann zu Fehlauslösungen oder Schäden führen.

• Regulatorische Hürden: Genehmigungsverfahren (z. B. nach BImSchV) können zeitaufwändig sein. Strenge Vorgaben (z. B. maximale Umschaltzeit) sind nicht immer mit wirtschaftlichen oder technischen Möglichkeiten vereinbar.

• Verlagerung von Risiken: Ein Backup-System kann bei Fehlbedienung oder mangelnder Wartung ausfallen. Ohne konsequente Pflege und Tests verliert selbst ein gut geplantes Notstromkonzept schnell an Wirksamkeit.

• Umwelteinflüsse: Temperatur, Luftfeuchtigkeit oder extreme Witterungsverhältnisse können die Leistung von Batterien und Aggregaten beeinträchtigen und zusätzliche Belastungen verursachen.

Die Methode erhöht die Ausfallsicherheit erheblich, ersetzt aber nicht allgemeine Maßnahmen zur Netzstabilisierung oder Fehlersicherung (z. B. Netzerneuerungen).

Die Methode kommt überall dort zur Anwendung, wo Stromausfälle schwerwiegende Folgen haben. Beispiele sind Krankenhäuser (für lebenswichtige medizinische Geräte), Rechenzentren (für den unterbrechungsfreien Serverbetrieb) und sicherheitskritische öffentliche Gebäude (z. B. Polizei- und Feuerwachen). Auch in der Industrie wird sie eingesetzt – etwa in Chemieanlagen, wo kontinuierliche Prozesssicherheit erforderlich ist, oder in großen Bürokomplexen mit zentraler IT-Infrastruktur. Im Grunde kann sie in jeder Einrichtung angewendet werden, die gesetzliche oder vertragliche Zuverlässigkeitsanforderungen erfüllen muss und bei der der Schutz von Leben und Betrieb (KRITIS) im Vordergrund steht.

• DIN VDE 0100-710 – Errichten von Niederspannungsanlagen; Teil 7-710: Medizinisch genutzte Bereiche (kontinuierliche Stromversorgung).

• DIN VDE 0100-718 – Errichten von Niederspannungsanlagen; Teil 7-718: Sicherheitsstromversorgung.

• DIN VDE 0100-560 – Errichten von Niederspannungsanlagen; Teil 7-560: Sicherheitsbeleuchtung.

• DIN VDE 0100-551 – Trennung von Netz- und Ersatzstromquellen beim Inselbetrieb.

• DIN EN 50171 (VDE 0558-508) – Zentrale Sicherheitsstromversorgungssysteme.

• DIN EN 62040 (VDE 0558) – Unterbrechungsfreie Stromversorgungen (USV); Teil 1 (Allgemeine Anforderungen), Teil 2 (Funktionserhalt/Effizienz) und Teil 3 (Topologieklassifizierung).

• EN 50600 – Infrastruktur für Rechenzentren (u. a. Anforderungen an Redundanz und Umschaltzeiten).

• Betriebssicherheitsverordnung (BetrSichV) – Regelung zu Betrieb und Instandhaltung von Anlagen, einschließlich Notstromaggregaten.

• 13. und 44. BImSchV – Immissionsschutz-Grenzwerte und Genehmigungsanforderungen für Verbrennungsanlagen (z. B. Dieselgeneratoren).

• BSI-Kritisverordnung (BSI-KritisV) und BSI-Gesetz – Anforderungen an Betreiber kritischer Infrastrukturen (inkl. Nachweispflicht der Notstromversorgung).

• ISO 22301 – Managementsystem für Business Continuity.

• TRBS 2121 Teil 2 – Technische Regeln für Betriebssicherheit (Abgasanlagen für Gas- und Dieselaggregate).

• Wasserhaushaltsgesetz (WHG) und AwSV – Vorschriften zur Lagerung von wassergefährdenden Betriebsstoffen (Kraftstofftanks).

• CAE- und CAD-Software: z. B. EPLAN, AutoCAD Electrical zur Erstellung und Pflege von Stromlauf- und Schaltplänen.

• Leistungsberechnungstools: Online-Rechner oder Hersteller-Tools (z. B. Eaton, Schneider) zur Auslegung von USV-Anlagen und Notstromaggregaten.

• Lastmanagement-Software: Energiemanagementsysteme zur Erfassung und Analyse von Lastprofilen (z. B. intelligente Zähler, Lastganganalysen).

• Anwendungen: Webbasierte Plattformen (z. B. FM.connect.com) für Anlagenmanagement, Dokumentation und Störfall- oder Checklisten-Tools.

• CAFM/CMMS-Systeme: Wartungsmanagement-Software zur Planung und Nachverfolgung von Wartungszyklen, Prüfberichten und Dokumentationen.

• Mess- und Testgeräte: Lastprüfstände für Generatoren, Batterietester für USV-Akkus, Leistungsmesser und Netzqualitätsanalysatoren.

• Überwachungssysteme: BMS/SCADA-Lösungen, die Echtzeit-Daten zu Spannung, Strom und Batteriestatus erfassen und Ausfälle melden.

• Notfall- und Reporting-Tools: Elektronische Checklisten, Handbücher oder Apps für das Krisenmanagement und die Berichterstellung (z. B. Simulations- oder Trainingssoftware für Blackout-Übungen).
