Visualisierungstechniken für Stakeholder im Facility Management
Visualisierungstechniken sind im Facility Management (FM) ein zentrales Steuerungs- und Change‑Instrument, weil sie komplexe Bestände, Leistungen, Risiken und Kosten in entscheidungsfähige Bilder übersetzen: für Management (Steuerung), Einkauf (Sourcing/Agreements), HSE/Compliance (Pflichten/Risiken), IT (Daten/Systeme), Standortverantwortliche (Betrieb) und Nutzervertretungen (Serviceerlebnis). Der methodische Kern ist nicht „schöne Grafiken“, sondern adressatengerechte Entscheidungsunterstützung: Welche Entscheidung soll getroffen werden, welche Daten tragen sie, und wie wird die Visualisierung betrieben.
Standardisierte Methode
- Einführung
- Anwendung
- Ausgangssituation
- Voraussetzungen
- Daten
- Rollen
- Vorgehen
- Ergebnisse
- Vorteile
- Grenzen
- Einsatz
- Verweise
- Tools
- Kurzer „Wann nutze ich was“-Leitfaden
- Datenquellen im FM
- Umgang mit Datenlücken
- Annahmen & Expertenschätzung:
- Review-Zyklen
Einführung in die Methode
„Visualisierungstechniken für Stakeholder nutzen“ ist eine FM‑Methode zur systematischen Übersetzung von Daten, Sachverhalten und Veränderungslogiken in verständliche, handlungsleitende Darstellungen (z. B. Dashboard, Heatmap, Stakeholder‑Map, Blueprint). Ein Dashboard wird in amtlicher Statistik-Guidance als visuelles Werkzeug beschrieben, das verschiedene Datenansichten kombiniert, um einen Überblick über ein Thema zu geben und typischerweise regelmäßig/automatisch aktualisiert wird.
Ziel der Methode
Ziel ist eine konsistente, auditierbare Entscheidungsunterstützung für Stakeholder: (a) Transparenz über Status/Trends, (b) Priorisierung und Eskalation (Ampellogik/Schwellen), (c) gemeinsame Sprache über Scope/Leistungen/Verantwortung, (d) Reduktion von Missverständnissen in Change‑Vorhaben durch „Shared Reality“. Die Methodik unterstützt damit die in ISO 41001 geforderte konsistente Erfüllung von Stakeholder‑Bedürfnissen und anwendbaren Anforderungen.
Anwendungsbereich

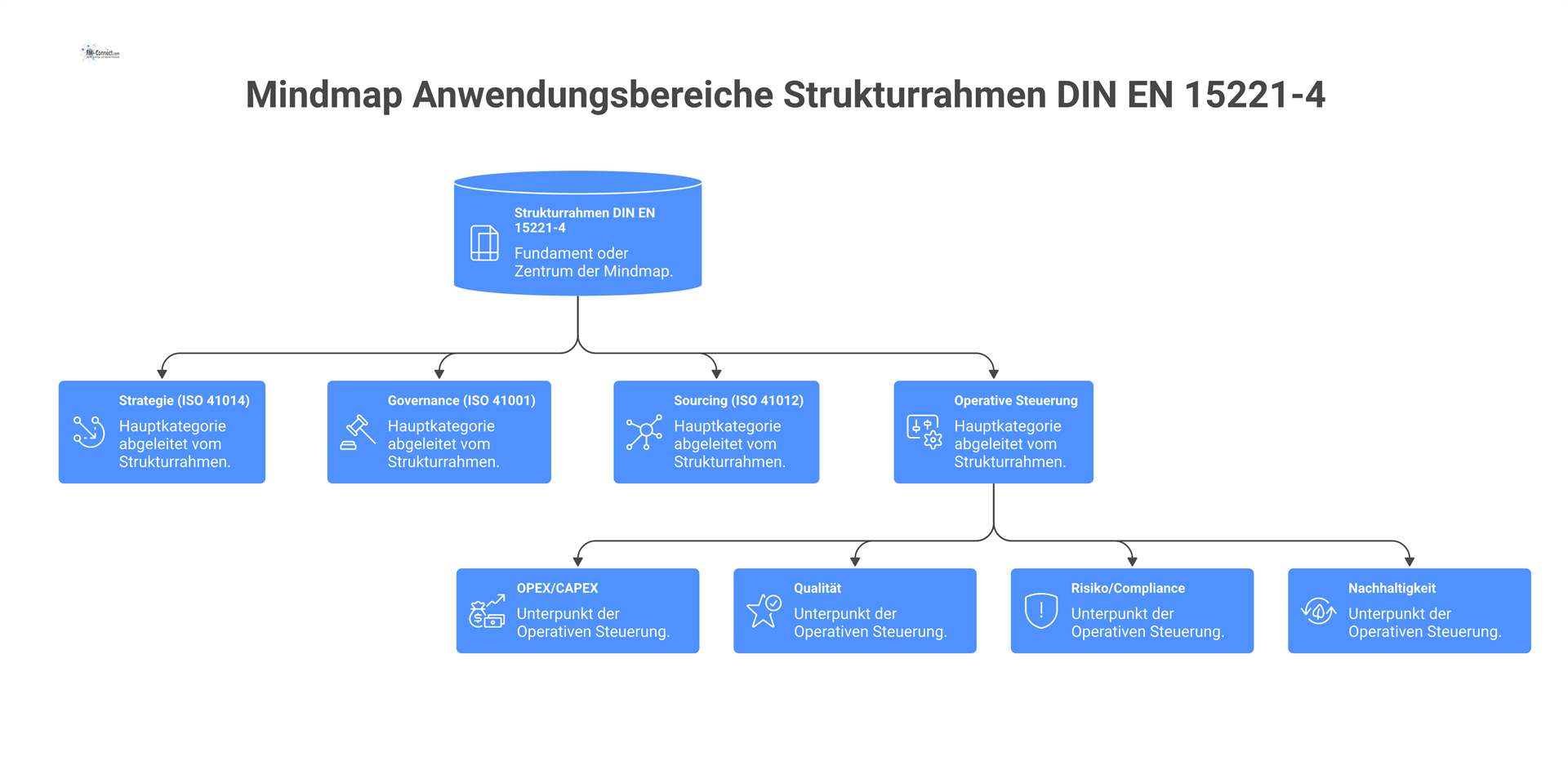

Einsetzbar in Strategie (ISO 41014), Governance/Managementsystem (ISO 41001), Sourcing/Agreements (ISO 41012) sowie in operativer Steuerung (OPEX/CAPEX, Qualität, Risiko/Compliance, Nachhaltigkeit). DIN EN 15221‑4 liefert den Strukturrahmen, um Visualisierungen portfoliofähig zu machen (über Standorte/Services hinweg).
Ausgangssituation
Typisch: heterogene Datenquellen, unterschiedliche Sichten (Management vs. Betrieb vs. Nutzer), unklare Prioritäten und hohe Kommunikationskosten („Viele Folien/Reports, wenig Entscheidung“). Amtliche Datenvisualisierungs‑Guidance im öffentlichen Sektor betont deshalb das Vermeiden visueller Überfrachtung und das Ausrichten von Visualisierungen an Ziel/Audience.
Voraussetzungen
(1) Klarer Stakeholder‑/Entscheidungsbedarf je Visualisierung; (2) definierte Datenobjekte/Taxonomie (DIN EN 15221‑4); (3) KPI‑Definitionen inkl. Berechnungsregeln und Zielwerte; (4) Rollenmodell (Data Owner, Product Owner, Review Owner); (5) Qualitäts- und Update‑Prozess (PDCA‑fähig).
Benötigte Daten
Stammdaten (Standorte/Objekte/Assets/Services), Leistungsdaten (SLA/KPIs, Tickets), Kosten (ERP), Risiken/Compliance (HSE, Betreiberpflichten), Verträge/Agreements (Leistungsbeschreibung, SLA, Laufzeiten), Nutzerfeedback (Surveys/CSAT). DIN EN 15221‑4 adressiert explizit Datenmanagement, Kostenumlage und Benchmarking als Nutzen der Standardisierung.

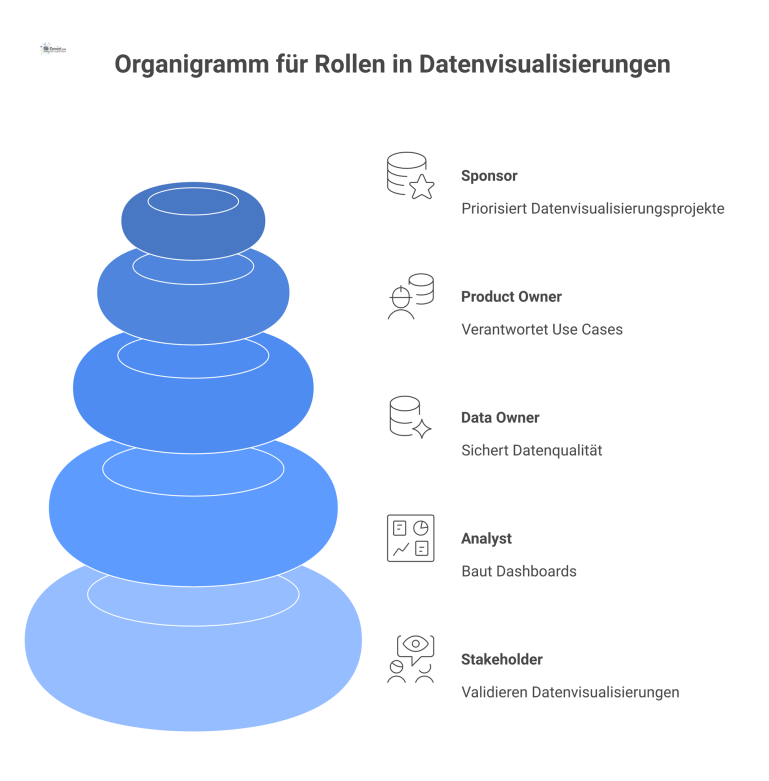

Organisatorische Rollen
Sponsor/Steering (Management): priorisiert Stakeholderfragen und akzeptiert Visual Standards.
FM Product Owner Visualisierung (FM Leitung/Portfolio): verantwortet Use Cases, KPI Set, Roadmap.
Data Owner (CAFM/ERP/HSE/Verträge): verantwortet Datenqualität und Definitionen.
Analyst/BI Engineer: baut Dashboard/Heatmap/Matrix, implementiert Berechnungslogiken.
Stakeholder Vertreter (Einkauf, HSE/Compliance, Nutzervertretung, Standortleitung): validieren Verständlichkeit und Entscheidungstauglichkeit; Stakeholder Analysis Guides (NHS) empfehlen explizit die strukturierte Klassifikation nach Einfluss/Interesse zur Kommunikationsplanung.
Erwartete Ergebnisse
Ein konsistentes Visual Portfolio (Standardformate je Stakeholder)
Ein KPI und Datenmodell inkl. Ziel-/Schwellenwerten
Reduzierte Reporting Varianz (weniger „Schattenreports“)
Schnellere Entscheidungen und klarere Eskalationen
Verbesserte Sourcing /Agreement Verhandlungen durch transparente Leistungs- und Risikobilder (ISO 41012).
Vorteile der Methode
Einheitliche „visuelle Sprache“ für Entscheidungsfindung; amtliche Dashboard‑Guidance betont, dass Dashboards Nutzer effizient durch Daten führen und häufig aktualisiert werden können.
Anschluss an Standards: Struktur (DIN EN 15221‑4), Systemsteuerung (ISO 41001), Strategie (ISO 41014), Sourcing/Agreements (ISO 41012).
Bessere Change‑Fähigkeit, weil Visualisierungen Klarheit schaffen und Diskussionen auf Evidenz lenken (Storyboards/Blueprints als Verständigungswerkzeuge).
Grenzen der Methode
Visualisierung ersetzt keine Datenqualität: ohne klar definierte KPI‑Berechnung entstehen Scheingenauigkeit und Vertrauensverlust.
Manche Formate (z. B. Risikohitmap) sind bewusst vereinfachend; amtliche Risikomanagement‑Guidance beschreibt Risk‑Heatmaps als verbreitete Methode, weist aber auch auf die Notwendigkeit kalibrierter Kriterien (Likelihood/Consequence) hin.
- Stakeholdergerechte Verständlichkeit ist ein eigenes Qualitätskriterium; Behörden‑Guidance betont daher Chart‑Typ‑Auswahl, Vermeidung visueller Überfrachtung und Design-/Accessibility‑Tests.
Verweise
DIN EN 15221‑4 (Taxonomie/Strukturen/PDCA), ISO 41001 (FM‑System), ISO 41012 (Sourcing/Agreements), ISO 41014 (Strategieprozess), behördliche Dashboard-/Visualisierungs‑Guidance (ONS/OSR/GAF), Stakeholder‑Mapping‑Guides (NHS), Prozessnotation (BPMN/ISO 5807), Service Blueprinting (Shostack/NNg/ZHAW).
Tools
BI‑Tools (Dashboards), Kollaborationstools (Storyboards/Maps), CAFM/IWMS/ERP/HSE/Vertragsdatenbanken als Quellen, BPMN/Flowchart‑Werkzeuge für Prozessvisualisierung. Prozessnotationen sind durch Standards/Specs gestützt (BPMN/ISO 5807).

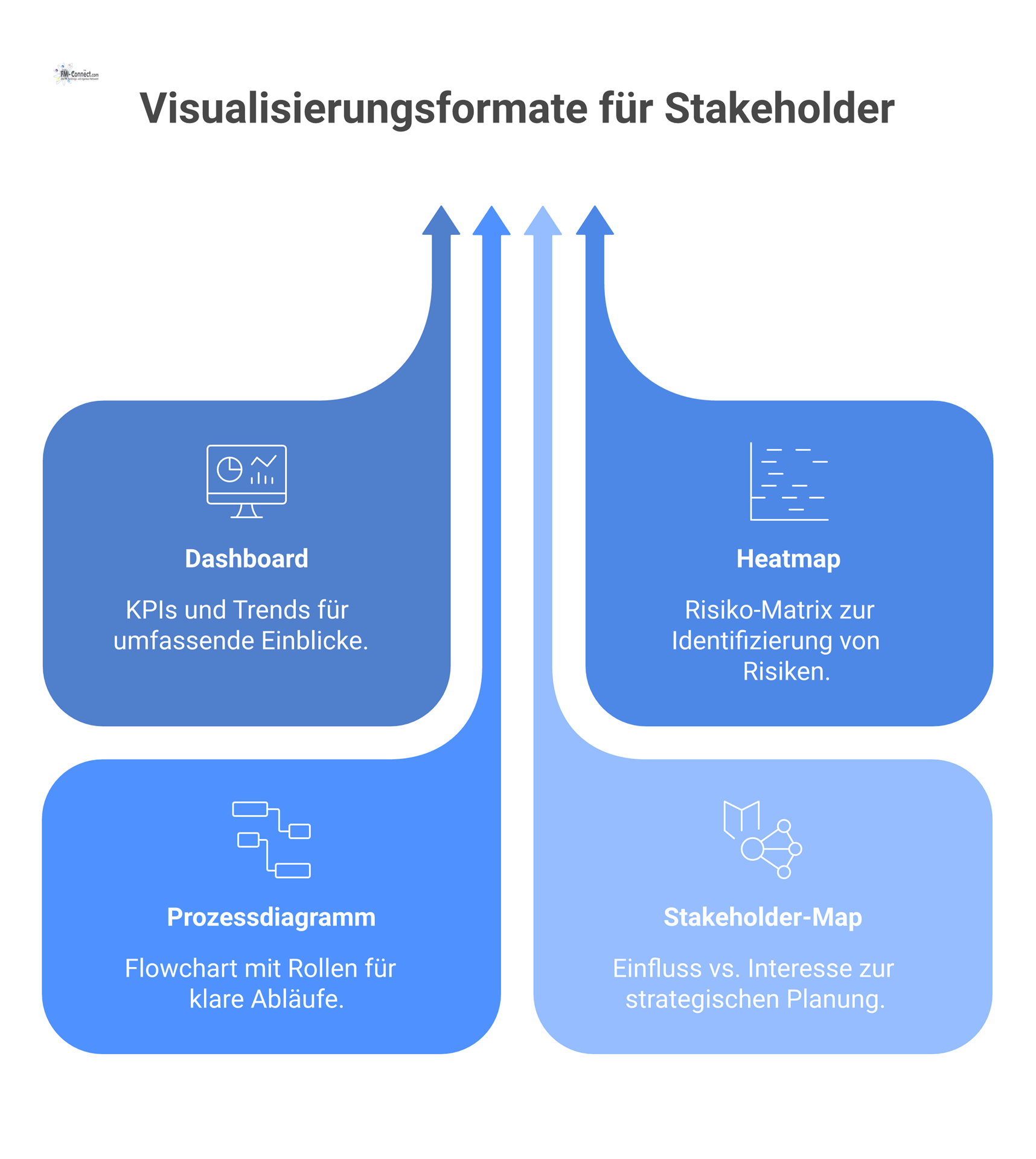

Visualisierungsformate für Stakeholder
| Visualisierungsformat | Zweck für Stakeholder | Typische Metriken/Indikatoren (inkl. Beispielachsen) | Skala (empfohlen) | Typische Datenquelle |
|---|---|---|---|---|
| Dashboard | Überblick, Trend, Steuerung, schnelle Lagebilder | KPI Kacheln; Trends; Drill down. Achsen: Zeit (Monate/Wochen), Standort, Service, Vertrag | KPI in Einheiten; zusätzlich 0–100 („Score“) | CAFM/IWMS, ERP, HSE, Nutzerfeedback |
| Heatmap | Priorisieren/Hotspots erkennen | Risiko Heatmap: Likelihood × Consequence; Standort × KPI Abweichung; Vertrag × SLA Risiko | 1–5 (Matrix) + 0–100 Normierung | HSE/Risiko, CAFM Ereignisse, Audit |
| Portfolio Matrix | Strategische Einordnung, Invest-/Sourcing Priorisierung | Achsen z. B. Risiko vs. Kosten; Zustand vs. Kritikalität; Standardisierbarkeit vs. Nutzen | 1–5 oder 0–100 je Achse | CAFM (Zustand), ERP (Kosten), Risiko |
| Prozess Flow (Flowchart) | Rollen/Schnittstellen verstehen, Fehlerquellen zeigen | Durchlaufzeit, Übergaben, Entscheidungspunkte, Kontrollpunkte | i. d. R. qualitativ + Kennzahlen je Schritt | Prozessaufnahme, CAFM Workflows |
| Prozess Flow (BPMN) | Standardisierte Prozesskommunikation (Business↔IT) | Events, Gateways, Rollen (Pools/Lanes), Systemgrenzen | qualitativ + Prozess KPIs | IT/CAFM Design, Prozessmanagement |
| Stakeholder Map (Power–Interest/Influence–Interest) | Kommunikations-/Einbindungsstrategie steuern | Einfluss/Macht vs. Interesse; optional „Support vs. Opposition“ | 1–5 / 0–10; normierbar 0–100 | Interviews, Umfragen, Governance |
| Service Blueprint | Service „frontstage/backstage“ und Abhängigkeiten klären | Touchpoints; Frontstage/Backstage; Support Prozesse; Evidenzen | qualitativ + SLA /Touchpoint KPIs | Servicekatalog, SLA, Nutzerjourneys |
| Storyboard | Change /Service Stories verständlich machen | Szenenfolge; Pain Points; gewünschte Interaktion | qualitativ; optional Impact Score 0–100 | Workshops, Nutzerfeedback |

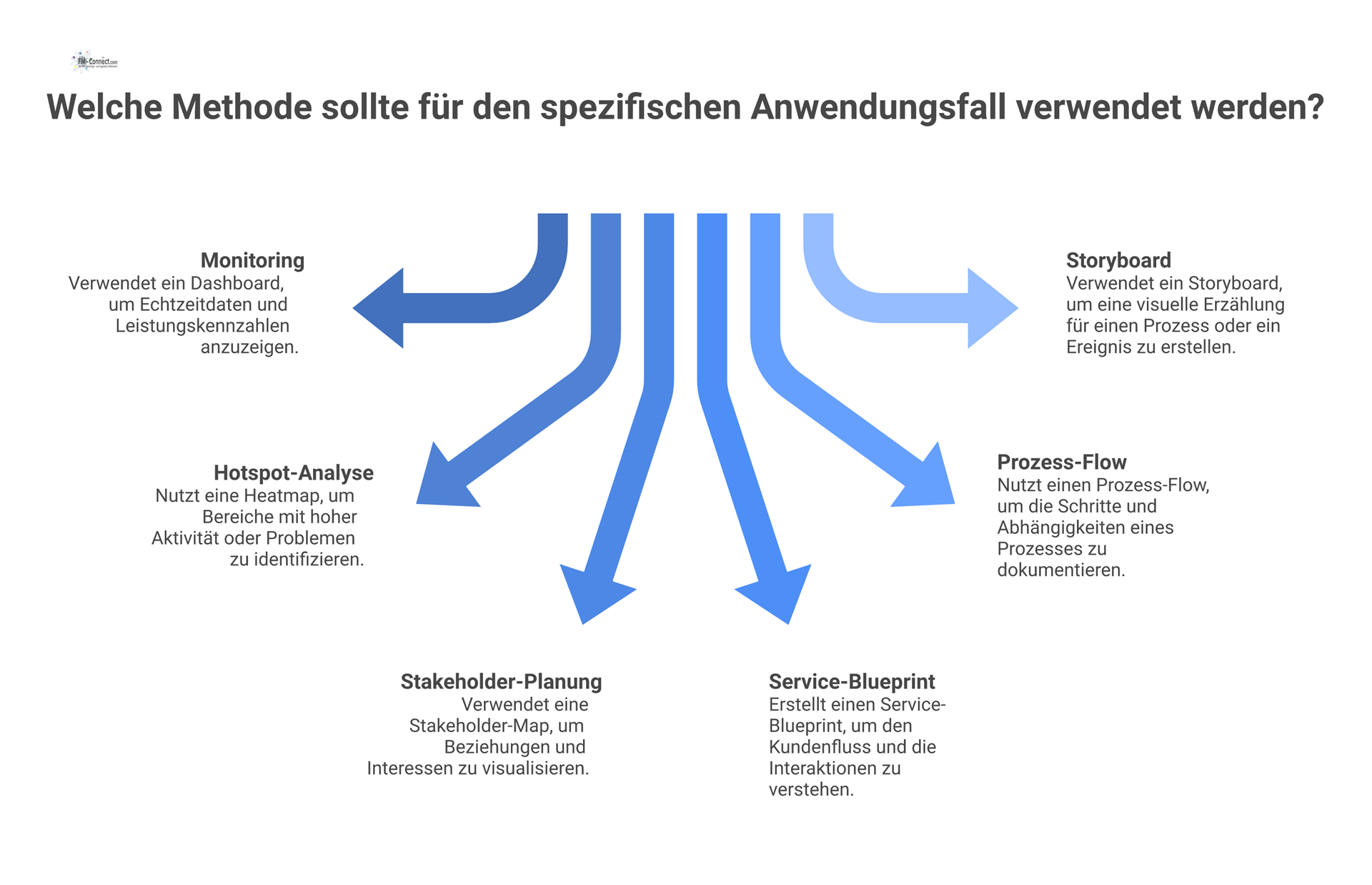

Kurzer „Wann nutze ich was“-Leitfaden
Ein Dashboard eignet sich, wenn Stakeholder regelmäßig monitoren und vergleichen müssen (z. B. SLA‑Erfüllung, Kosten, Backlog); amtliche Guidance beschreibt Dashboards explizit als regelmäßig aktualisierte Übersichtswerkzeuge.
Heatmaps eignen sich, wenn der Kernnutzen „Hotspots“ und Priorisierung ist – im Risikokontext wird eine Matrix/Heatmap als verbreiteter Ansatz beschrieben, bei dem Likelihood und Consequence die Achsen bilden.
Stakeholder‑Maps sind geeignet, wenn Kommunikations- und Einbindungsstrategien geplant werden müssen; NHS‑Guides beschreiben hierfür explizit Power/Interest‑Grids zur Priorisierung, welche Stakeholder „eng zu managen“ sind.
Service‑Blueprints sind geeignet, wenn ein Service entlang Touchpoints/Backstage‑Abhängigkeiten klar kommuniziert und kritisch hinterfragt werden soll; das wird sowohl in der klassischen Quelle (Shostack) als auch in praxisorientierten Erklärungen (z. B. ZHAW) als Nutzen beschrieben.
Prozess‑Flows nutzt man, wenn Rollen/Übergaben/Entscheidungen nachvollziehbar gemacht werden müssen; BPMN ist als Notation explizit dafür ausgelegt, von Business‑Stakeholdern verständlich zu sein und gleichzeitig präzise genug für Implementierung zu bleiben.
Storyboards nutzt man, wenn man Aufmerksamkeit, Klarheit und Handlungsimpulse für UX-/Service‑Stories erzeugen will – dies wird in UX‑Fachquellen als Zweck genannt.
Für stakeholderfähige Visualisierungen sind die typischen FM‑Quellen:
CAFM/IWMS: Asset‑Stamm, Flächen, Tickets, Wartung, SLA‑Messpunkte
ERP/Controlling: OPEX/CAPEX, Kostenstellen, Umlagen, Budgetstände
HSE/Compliance: Auditfindings, Betreiberpflichtenstatus, Incidents/Near Misses
Nutzerfeedback: Umfragen/CSAT/NPS‑ähnliche Maße, Beschwerdekanäle
Verträge/Agreements: SLA‑Definitionen, Pönalen, Laufzeiten, Leistungsgrenzen; ISO 41012 betont Agreement‑Typen, Struktur und Inhalte als zentralen Gegenstand.

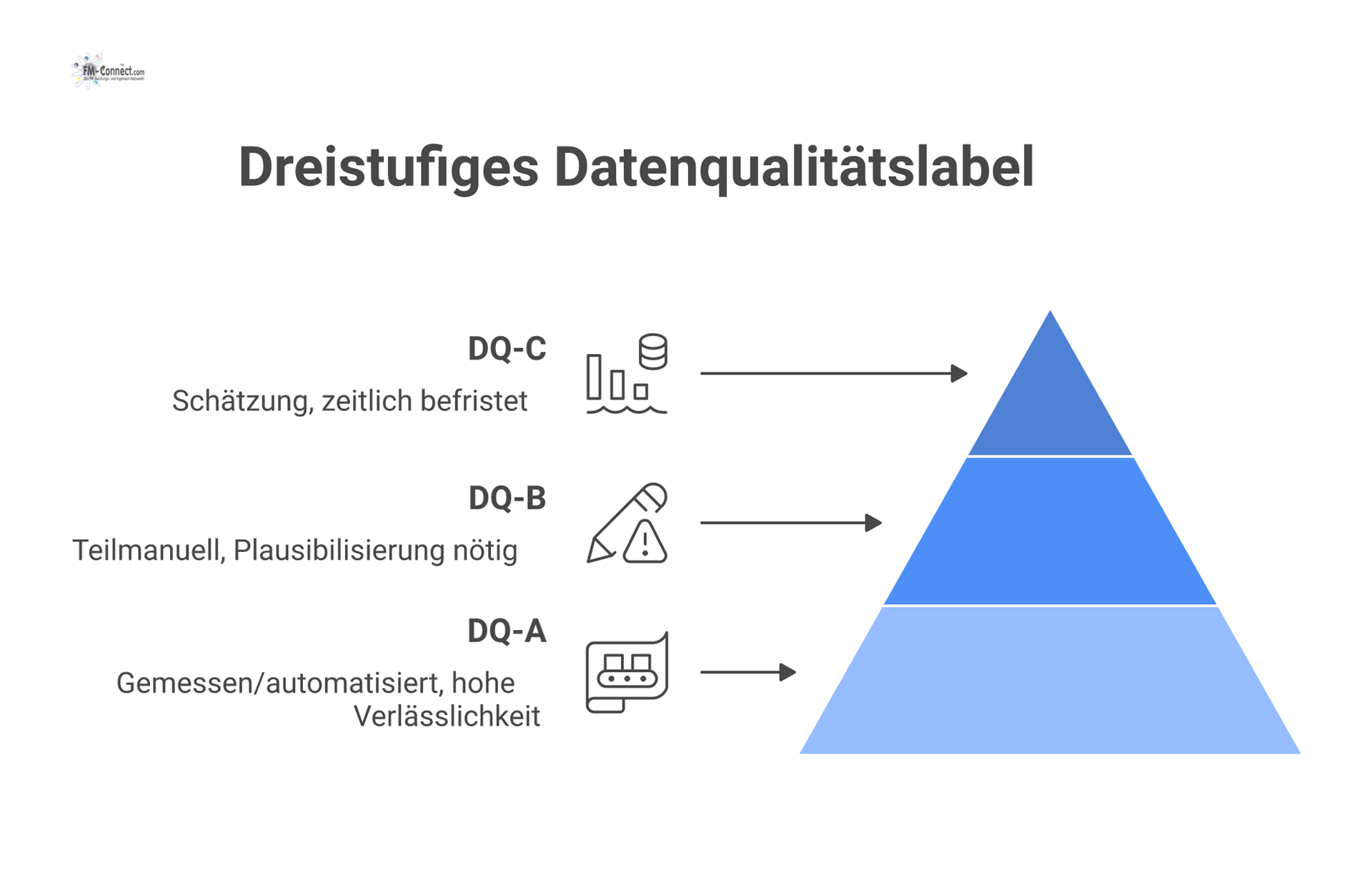

Grundprinzip: Visualisierung darf Unsicherheit zeigen, nicht verstecken. Dafür eignet sich ein dreistufiges Datenqualitätslabel:
DQ‑A: gemessen/automatisiert (hohe Verlässlichkeit)
DQ‑B: teilautomatisiert/teilmanuell (Plausibilisierung nötig)
DQ‑C: Schätzung/Workshopdaten (zeitlich befristet, mit Evidenzpfad)
Annahmen & Expertenschätzung: Für DQ‑C wird jede Annahme dokumentiert (Owner, Ablaufdatum, Validierungsplan).

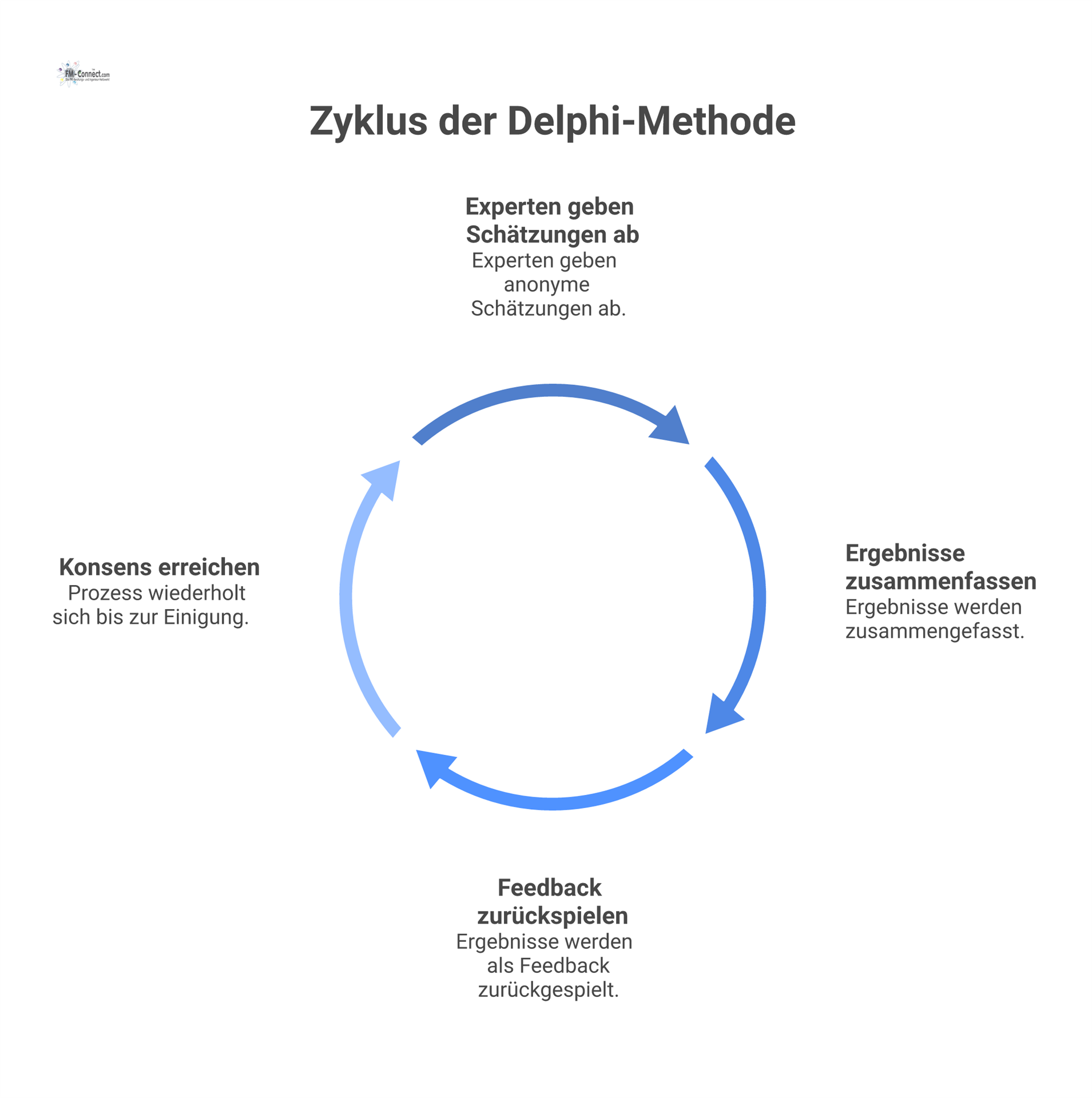

Delphi (bei strittigen Zahlen/Schwellen): Die Delphi‑Methode wird vom Statistisches Bundesamt als mehrstufiges Befragungsverfahren mit Rückkopplung beschrieben, bei dem Experten anonym antworten und die Ergebnisse als kontrollierte Rückkopplung in Folgerunden zur Konsensbildung dienen. Das eignet sich besonders, wenn KPI‑Zielwerte, Gewichtungen oder Stakeholder‑Scores politisch sensibel sind.
Weil Dashboards typischerweise regelmäßig aktualisiert werden, sollten auch Review‑Zyklen formalisiert sein:
Dashboards: Datenupdate täglich/weekly (je Datenquelle), formelle KPI‑Review monatlich (Definitionen, Targets, Trendinterpretation)
Portfolio‑Matrizen/Heatmaps: quartalsweise (oder anlassbezogen: Audit, Vertragswechsel, Major Incident)
Stakeholder‑Maps: je Phase‑Gate (z. B. vor Ausschreibung, vor Transition, nach Pilot)
Service‑Blueprints/Prozess‑Flows: bei Prozess-/SLA‑Änderungen und vor Transitionen
