Ein Anlagenkennzeichnungsplan bietet im Facility Management die Grundlage für eine eindeutige und strukturierte Identifikation technischer Anlagen und ihrer Komponenten. Er definiert die Regeln und Prozesse zur Vergabe und Pflege von Anlagenkennzeichen und sorgt so für Transparenz im Lebenszyklus von Gebäuden. Durch eine hierarchische, alphanumerische Codierung lassen sich Anlagen in unterschiedlichen Ebenen (Gebäude, Systeme, Komponenten und Funktionen) nachvollziehbar identifizieren. Für das Management von Instandhaltung, Dokumentation und Energieeffizienz ist ein konsistent umgesetzter Kennzeichnungsplan unverzichtbar, da er die Datenbasis für BIM‑Modelle, CAFM‑Systeme und Gebäudeautomation schafft und somit zur Sicherheit und Wirtschaftlichkeit des Betriebs beiträgt.

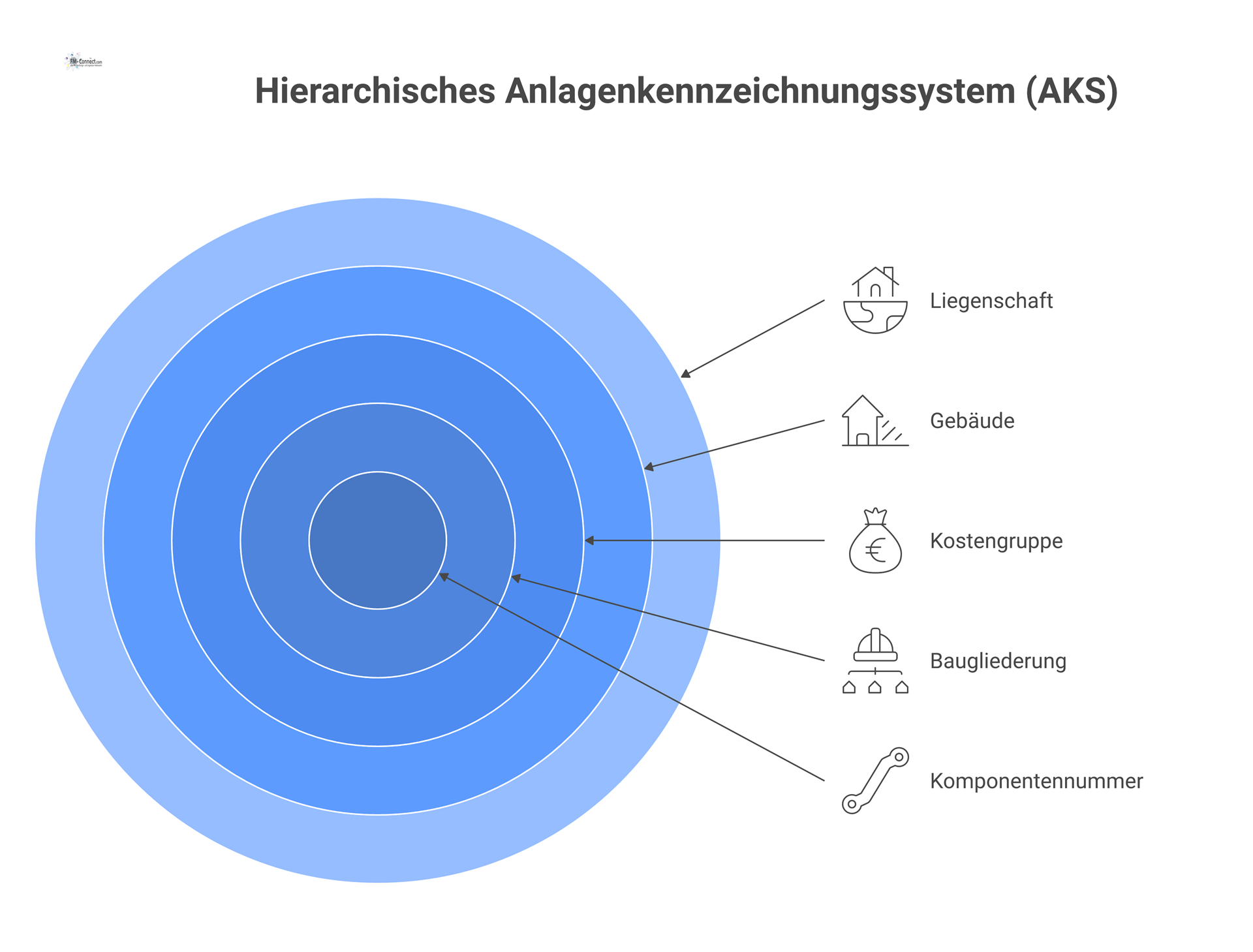

Ein Anlagenkennzeichnungsplan beschreibt eine systematische Methode zur einheitlichen Kennzeichnung technischer Anlagen, Maschinen und sonstiger gebäuderelevanter Elemente. In der Normung wird dies häufig als Allgemeines Kennzeichnungssystem (AKS) bezeichnet. Ziel ist eine gewerkeübergreifende Festlegung zur Identifikation und Zuordnung von Anlagen, Geräten und Komponenten. Ein AKS erleichtert die eindeutige Identifikation und gewährleistet Transparenz und Nachvollziehbarkeit in komplexen technischen Strukturen.
Im Facility Management gewinnen digitale Technologien wie BIM (Building Information Modeling), GA‑Systeme und CAFM zunehmend an Bedeutung. Damit technische Daten über den Gebäudelebenszyklus hinweg konsistent ausgetauscht werden können, verlangt die BIM‑Praxis nach standardisierten Daten‑ und Funktionsmodellen. Die ÖNORM B 1801‑6 und DIN 6779 definieren hierarchische Kennzeichnungssysteme, bei denen jeder Code aus mehreren Codeteilen besteht und Informationen über Liegenschaft, Objekt, Kostengruppe, Baugliederung und Komponentennummern enthält. Eine Kennzeichnung auf Basis solcher Standards bildet die Brücke zwischen realen Anlagen und ihren virtuellen Abbildungen in Modellen und Datenbanken.
Ziel der Methode
Der Anlagenkennzeichnungsplan verfolgt mehrere Ziele, die darauf ausgerichtet sind, Ordnung und Effizienz im Umgang mit technischen Anlagen zu schaffen. Einerseits soll er Eindeutigkeit und Nachvollziehbarkeit ermöglichen, indem jeder technische Gegenstand einen Code erhält, der Ort, Art, Funktion und Zugehörigkeit beschreibt. Diese eindeutige Codierung verhindert Verwechslungen und erleichtert Wartung, Störungsbehebung sowie das Ersatzteilmanagement. Gleichzeitig verbessert ein konsistentes Kennzeichnungsmodell die Datenqualität, die als Grundlage für präzise Dokumentation, Audits und den Datenaustausch dient; Gebäudeautomationssysteme und BIM‑Modelle lassen sich nur effizient nutzen, wenn alle Datenpunkte eindeutig adressiert und miteinander verknüpft sind.
Darüber hinaus unterstützt der Kennzeichnungsplan betriebliche Prozesse: Die klare Zuordnung der Anlagen zu Funktionsbereichen erlaubt es, Instandhaltungs‑, Reinigungs‑ und Energiecontrollingprozesse zu automatisieren. Wird die Kennzeichnungssystematik bereits in der Vorplanung festgelegt, erleichtert sie eine strukturierte Informationsübergabe in BIM‑Projekten. Nicht zuletzt gewährleistet der Plan eine rechtskonforme Dokumentation, da viele Regelwerke wie ÖNORM B 1801‑6, DIN 6779, VDI 3814 und AMEV‑Empfehlungen eine eindeutige Kennzeichnung verlangen; mit einem durchgängig angewendeten System lassen sich diese Anforderungen erfüllen und Haftungsrisiken reduzieren.
Anwendungsbereich
Die Methode kommt überall dort zum Einsatz, wo technische Anlagen in Gebäuden geplant, errichtet, betrieben oder modernisiert werden – etwa in Verwaltungs‑ und Bürogebäuden, Krankenhäusern, Schulen, Industrieanlagen, Wohnanlagen und komplexen Liegenschaften mit mehreren Gebäuden. Besonders relevant ist sie in Neu‑ und Umbauprojekten, weil die Kennzeichnungssystematik bereits in der Planungsphase festgelegt wird und damit eine BIM‑konforme Datenübergabe an den Betrieb ermöglicht.
Auch bei Bestandsaufnahmen in bestehenden Gebäuden unterstützt der Plan die Identifikation und Harmonisierung von Alt‑ und Neuanlagen, beispielsweise im Rahmen von Sanierungen oder bei der Einführung von CAFM‑Systemen. Für die Gebäudeautomation und das Energiemanagement schafft eine klare Kennzeichnung die Voraussetzung, um Anlagen, Betriebsmittel und GA‑Funktionen eindeutig zu adressieren; sie bildet die Grundlage für Monitoring und Optimierung. In sicherheitsrelevanten Bereichen wie Krankenhäusern oder der Prozessindustrie gewährleistet der Plan, dass kritische Anlagen schnell identifiziert werden können und trägt so zur Betriebssicherheit bei.
Ausgangssituation
Typische Ausgangssituationen sind heterogene Kennzeichnungssysteme, fehlende Dokumentation oder unzureichend gepflegte Stammdaten. Oft existieren historische Anlagenlisten ohne strukturierte Codierung, wodurch Wartungen erschwert und Störungen fehlerhaft erfasst werden. Bei der Einführung von BIM oder CAFM wird festgestellt, dass Datenpunkte nicht eindeutig adressiert sind, was zu Schnittstellenproblemen und Medienbrüchen führt. Zudem besteht häufig Unsicherheit über die anzuwendenden Normen; Projekte starten ohne klaren Kennzeichnungsstandard, was später hohe Anpassungskosten verursacht. In der Gebäudeautomation fehlt manchmal die Verbindung zwischen realer Anlage und digitalem Datenpunkt, sodass Monitoring und Optimierung nur begrenzt möglich sind.
Voraussetzungen
Für die Umsetzung eines Anlagenkennzeichnungsplans müssen bestimmte Rahmenbedingungen gegeben sein. Ohne diese ist ein systematisches Vorgehen kaum möglich.
Normative Grundlage: Festlegung des anzuwendenden Kennzeichnungssystems (z. B. ÖNORM B 1801 6, DIN 6779, VDI 3814). Die Wahl sollte zu Beginn der Projektplanung erfolgen.
Management Commitment: Unterstützung durch Bauherrschaft und Facility Management Leitung, um Ressourcen bereitzustellen und die Anwendung verbindlich vorzuschreiben.
Interdisziplinäres Team: Einbindung von Planern, TGA Fachingenieuren, Facility Managern, IT Experten und Gebäudenutzern, damit Anforderungen frühzeitig abgestimmt werden.
CAFM- oder BIM System: Einsatz geeigneter Software zur Pflege der Codes und ihrer Beziehungen (Datenbankfunktion, Schnittstellen zu GA Systemen). Ohne digitale Plattform können die Vorteile des Kennzeichnungsplans nicht ausgeschöpft werden.
Schulung und Schulungsunterlagen: Alle Beteiligten müssen das System verstehen und korrekt anwenden. Schulungen vermitteln die Struktur und Regeln des Kennzeichnungsplans.
Benötigte Daten
Für die Erstellung und Pflege eines Anlagenkennzeichnungsplans sind umfangreiche Daten erforderlich. Sie bilden die Grundlage für die Zuordnung der Codes.
Objektinformationen: Daten zu Liegenschaften, Gebäuden und Gebäudeteilen (Adresse, Nummerierung, Raumstruktur). Diese Daten definieren die obersten Ebenen des Kennzeichens.
Anlagendaten: Stammdaten technischer Anlagen (Typ, Hersteller, Seriennummer, Standort, Systemzugehörigkeit). Sie sind notwendig, um die System und Komponentenebene der Codes zu bilden.
Betriebsmitteldaten: Informationen zu Geräten, Pumpen, Ventilen und anderen Komponenten, die innerhalb der Anlagen vorhanden sind.
Funktionsdaten: Beschreibung der Funktionen oder Prozesse, die die Komponenten erfüllen (z. B. Heizung, Kühlung, Brandschutz). Dies bestimmt die Funktionsebene.
Bestehende Kennzeichencodes: Soweit vorhanden, müssen vorhandene Nummerierungen erfasst und analysiert werden, um eine Migration oder Harmonisierung vorzubereiten.
Pläne und BIM Modelle: Aktuelle Zeichnungen, Schemata, Grundrisse und 3D Modelle dienen als Grundlage für die Standortzuordnung und Nachführung der Codes.

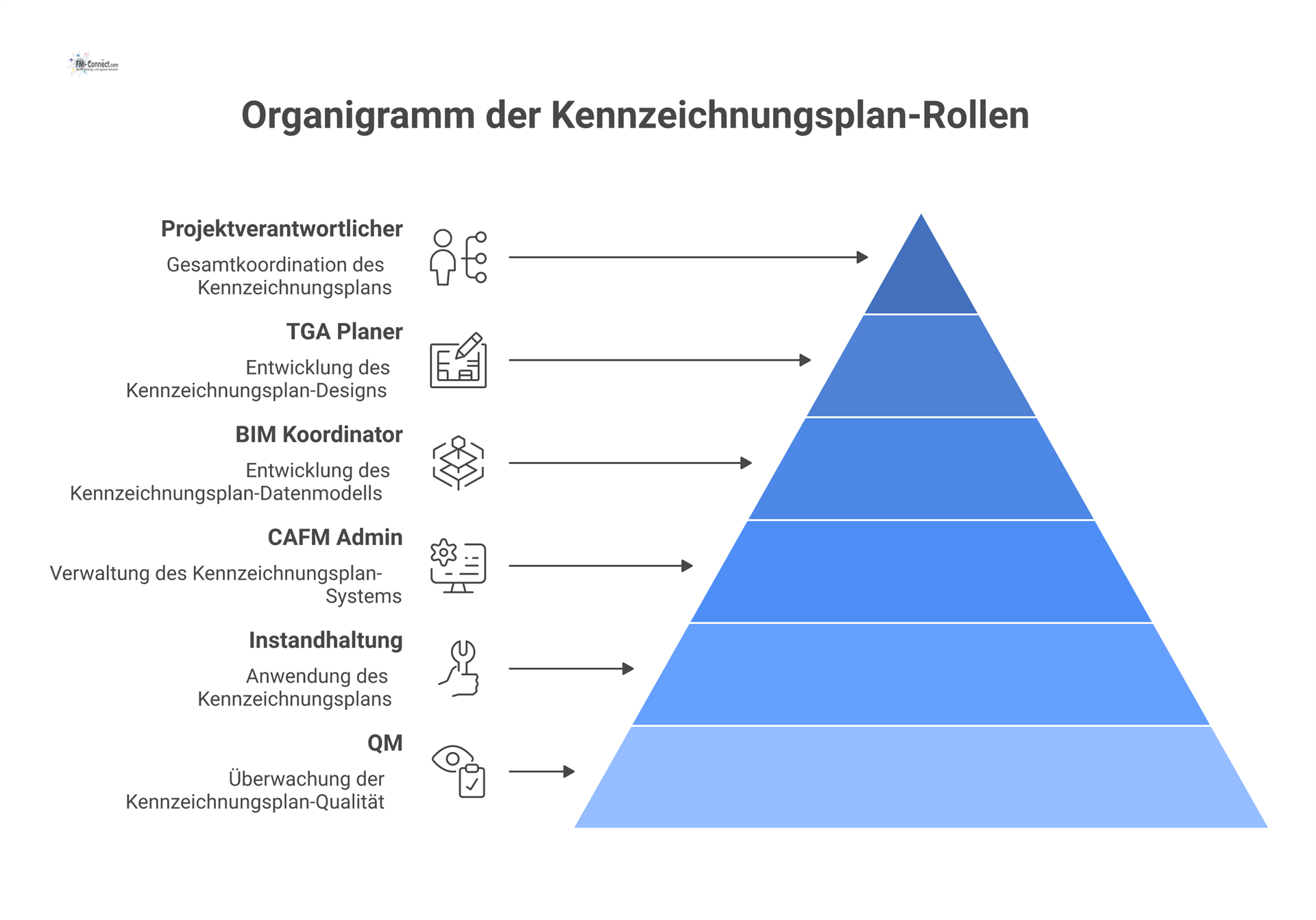

Ein klar definiertes Rollenmodell unterstützt die erfolgreiche Umsetzung des Kennzeichnungsplans.
Projektverantwortlicher / Facility Manager: Verantwortet die Gesamtkoordination, stellt Ressourcen bereit und genehmigt die Kennzeichnungsrichtlinie.
TGA Fachingenieur / GA Planer: Entwickelt das Kennzeichnungssystem, definiert Codierungsregeln und integriert es in die Planungsunterlagen. Er konkretisiert Vorgaben zu Schnittstellen und Datenbestand.
BIM Koordinator / Datenmanager: Verwalter des digitalen Gebäudemodells; er sorgt für die Konsistenz der Kennzeichencodes im BIM Modell und in den Austauschdateien.
CAFM Administrator: Implementiert die Codierungsstruktur im CAFM System, pflegt Stammdaten und richtet Schnittstellen zu GA Systemen ein.
Instandhaltungspersonal: Verwendet die Kennzeichen im operativen Betrieb, meldet Defekte, trägt Wartungsinformationen ein und prüft die praktische Relevanz.
Qualitätsmanagement / Controlling: Überwacht die Einhaltung der Kennzeichnungsrichtlinien, analysiert die Datenqualität und initiiert Verbesserungsmaßnahmen.

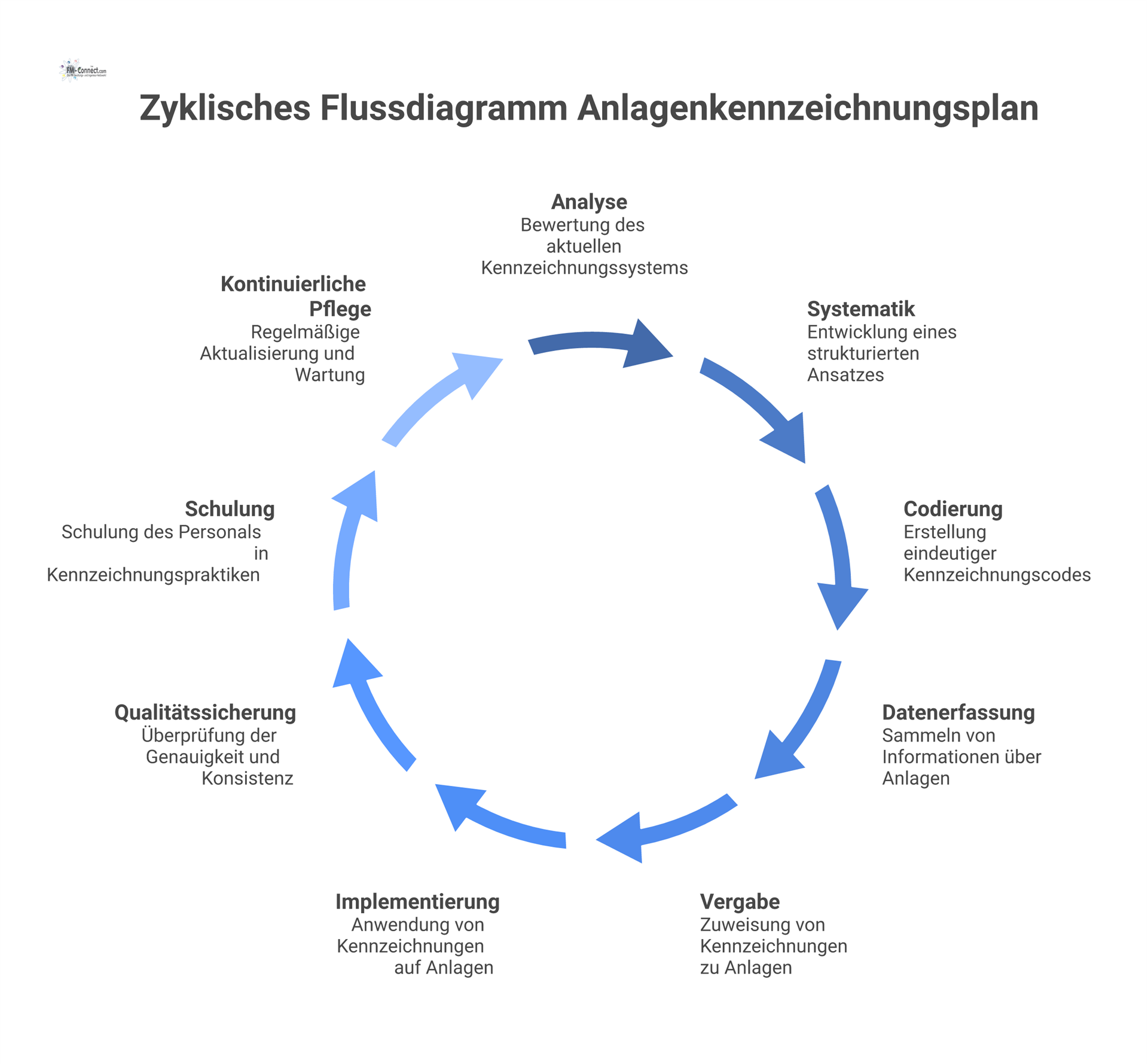

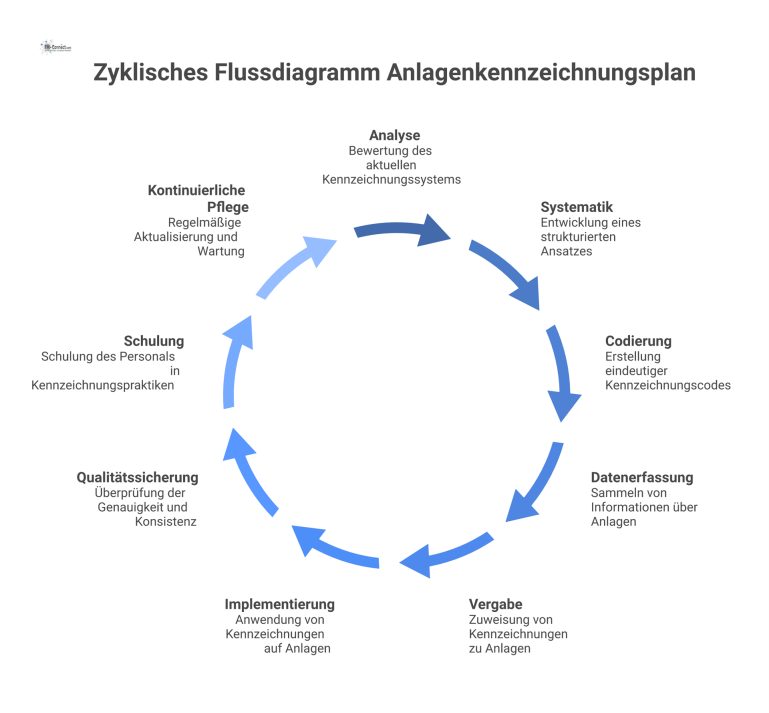

Die Umsetzung des Anlagenkennzeichnungsplans folgt einem klaren Ablauf mit aufeinander abgestimmten Schritten:
Bedarfsanalyse und Zieldefinition: Zu Beginn wird der Umfang des Projekts definiert. Stakeholder analysieren Anforderungen an Kennzeichentiefen, Normen, Schnittstellen und nutzenbezogene Ziele (Instandhaltung, Energie, Sicherheit).
Festlegung der Systematik: Auswahl des Kennzeichnungssystems (z. B. ÖNORM B 1801 6, DIN 6779 oder VDI 3814). Hier werden die Ebenen (Liegenschaft, Objekt, Kostengruppe, Baugliederung, Leistungsgruppen, Komponenten) und der Zeichensatz festgelegt.
Entwicklung der Codierungsregeln: Definition der Codeteile und ihrer Bedeutung. Für jedes Objekt wird festgelegt, welche Kategorien relevant sind und wie sie kombiniert werden. Festlegung von Regeln für Groß und Kleinschreibung, Trennzeichen und Nummernkreise.
Datenaufnahme: Erfassung der erforderlichen Objekt , Anlagen- und Betriebsmitteldaten. In bestehenden Gebäuden erfolgt eine Bestandsaufnahme; bei Neubauten werden Planungsdaten genutzt. Die Daten werden strukturiert in einer Tabellen- oder BIM Umgebung erfasst.
Vergabe der Kennzeichen: Anwendung der Codierungsregeln auf jedes Element. Die Codes werden in Plänen, Schemata und BIM Modellen hinterlegt und in Listen dokumentiert. Dabei ist sicherzustellen, dass jedes Kennzeichen einzigartig ist.
Implementierung in Systeme: Einpflegen der Kennzeichen in CAFM Systeme, GA Regler und andere IT Systeme. Schnittstellen werden eingerichtet, damit GA Datenpunkte und CAFM Stammdaten konsistent adressiert werden.
Qualitätssicherung: Regelmäßige Plausibilitätsprüfungen der Datenpunkte und Codes. Fehlerhafte Zuordnungen werden korrigiert, Redundanzen eliminiert und Codierungsregeln bei Bedarf angepasst. Ein Review durch alle Beteiligten stellt die Akzeptanz sicher.
Schulung und Rollout: Schulung des Betriebspersonals, Planer und Dienstleister. Erstellung von Leitfäden und Handbüchern zur Anwendung des Kennzeichnungsplans. Anschließend wird der Plan in den laufenden Betrieb integriert.
Kontinuierliche Pflege: Der Kennzeichnungsplan ist ein lebendes Dokument. Bei Änderungen, Erweiterungen und Sanierungen müssen neue Codes vergeben und alte aktualisiert werden. Ein Datenmanager überwacht die Aktualität und sorgt für die Synchronisation mit BIM und CAFM Systemen.
Erwartete Ergebnisse

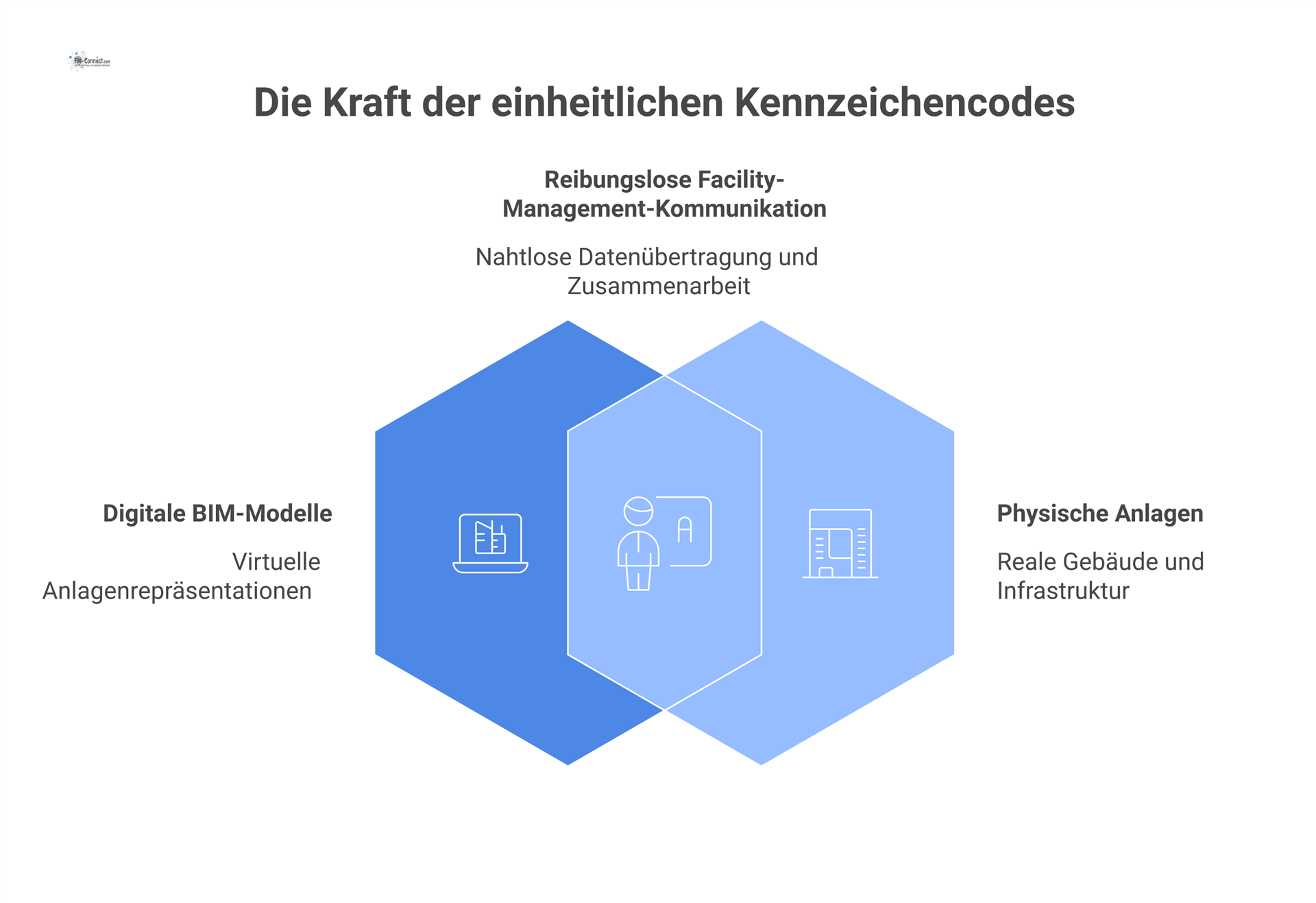

Durch die Umsetzung entstehen einheitlich strukturierte Kennzeichencodes, die sämtliche relevanten Anlagen und Komponenten erfassen. Mit der Einführung eines solchen Systems verbessert sich die Datenqualität, weil Stammdaten vollständig und konsistent vorliegen und von allen Systemen genutzt werden können. Die Transparenz und Nachvollziehbarkeit erhöhen sich, da jeder Code im BIM‑Modell, in Plänen und vor Ort eindeutig zugeordnet werden kann und Anlagenhierarchien sichtbar werden. Zudem funktioniert die Kommunikation zwischen Planung, Betrieb und Instandhaltung reibungsloser, wodurch Missverständnisse reduziert werden.
Quantitativ lassen sich durch den Einsatz der Methode Wartungs‑ und Störungsbehebungszeiten reduzieren, Fehlerquoten bei der Datenpflege verringern und die Auswertungsfähigkeit der Systeme steigern. Der Kennzeichnungsplan unterstützt außerdem das Energiecontrolling, denn strukturierte Daten erleichtern die Zuordnung und Analyse von Verbrauchsdaten.
Vorteile der Methode
Ein durchgängiger Anlagenkennzeichnungsplan bringt zahlreiche Vorteile mit sich. Die eindeutige Identifikation aller technischen Objekte reduziert Verwechslungen und erhöht die Sicherheit im Betrieb. Instandhaltungsarbeiten lassen sich präziser planen und durchführen, da alle Komponenten klar gekennzeichnet und in den Wartungsdokumenten hinterlegt sind.
Der Plan unterstützt den digitalen Zwilling: BIM‑Modelle, GA‑Systeme und CAFM werden über die Kennzeichen verbunden, sodass Daten effizient zwischen Planung und Betrieb ausgetauscht werden können. Dadurch wird die Transparenz in komplexen Gebäuden erhöht und es entsteht eine verlässliche Datengrundlage für Audits, Energieanalysen und Lebenszyklusbetrachtungen.
Weitere Vorteile sind die erleichterte Einhaltung gesetzlicher Vorschriften, die Integration in Zertifizierungen (z. B. GEFMA 444 für CAFM‑Qualität) sowie die Möglichkeit, Standard‑Tools wie Barcode‑ oder RFID‑Scanner zur schnellen Identifikation vor Ort zu verwenden. Ein gut gepflegtes Kennzeichnungssystem minimiert langfristig Betriebskosten, da es Effizienzsteigerungen ermöglicht und Fehlbedienungen vermeidet.
Grenzen der Methode
Trotz der vielfältigen Vorteile gibt es auch Grenzen. Die Implementierung ist zeitaufwändig und erfordert eine sorgfältige Datenaufnahme sowie Abstimmung mit allen Beteiligten. In Bestandsgebäuden können unvollständige Dokumentationen und schwer zugängliche Anlagen die korrekte Kennzeichnung erschweren.
Die Wahl eines zu komplexen Systems kann zu Akzeptanzproblemen führen; ein überlanger Schlüssel verkompliziert die Anwendung und birgt die Gefahr von Fehlern. Andererseits führt eine zu starke Vereinfachung zum Verlust von Details. Zudem müssen bestehende Kennzeichnungen migriert und parallel verwendete Systeme harmonisiert werden. Ohne entsprechendes Change‑Management und Schulung besteht das Risiko, dass der Plan im Alltag nicht konsequent genutzt wird.
Technische Einschränkungen ergeben sich, wenn CAFM‑Systeme oder GA‑Regler die gewählte Kennzeichnungsstruktur nicht unterstützen oder Schnittstellen fehlen. Auch normative Änderungen (z. B. neue Versionen von VDI 3814 oder ÖNORM B 1801‑6) können Anpassungen notwendig machen.
Typische Einsatzbereiche
In der Praxis findet der Anlagenkennzeichnungsplan in verschiedenen Bereichen Anwendung. In Großliegenschaften der öffentlichen Hand – etwa Landes‑ oder Bundesbauten, Hochschulen und Verwaltungsgebäude – dient er als Grundlage für das CAFM und zur Umsetzung von AMEV‑Empfehlungen. Krankenhäuser und Pflegeeinrichtungen nutzen die klare Kennzeichnung, um die Vielzahl sicherheitsrelevanter Anlagen nachverfolgbar zu machen, Risiken zu minimieren und gesetzliche Vorgaben einzuhalten. In Industrie‑ und Prozessanlagen wird der Plan mit branchenspezifischen Systemen wie RDS‑PP oder KKS verknüpft und bindet diese an das Facility Management an.
In Büro‑ und Verwaltungsgebäuden erleichtert ein einheitlicher Kennzeichnungsplan bei BIM‑basierten Betriebsmodellen die Übergabe vom Bau in den Betrieb. Auch bei Wohnungsbaugesellschaften sorgt eine strukturierte Kennzeichnung für eine effiziente Wartungsplanung und die lückenlose Dokumentation der Haustechnik.
Ein Anlagenkennzeichnungsplan orientiert sich an verschiedenen Standards und Empfehlungen. Wichtige Normen und Leitfäden sind:
ÖNORM B 1801 6 „Bauprojekt- und Objektmanagement – Anlagenkennzeichnungssystem“: Definiert Codeteile und deren Zusammensetzung.
DIN 6779 „Kennzeichnungssystematik für technische Produkte und technische Dokumentation“: Allgemeine Grundlage für AKS in Deutschland.
VDI 3814 Blatt 4.1 „Kennzeichnung und Adressierungssystem für die Gebäudeautomation“: Beschreibt die Struktur für AKS, Betriebsmittelkennzeichnung (BKS) und Benutzeradressierungssystem (BAS).
AMEV Empfehlung „Gebäudeautomation“ (2023): Enthält Vorgaben zur Festlegung einer einheitlichen Kennzeichnung und betont die Bedeutung der Systematik ab der Vorplanung.
GEFMA Glossar und Richtlinien, etwa GEFMA 444: Erläutern Begriffe und stellen Qualitätssicherungsrahmen für CAFM Systeme bereit.
Weitere Standards wie KKS (Kraftwerks Kennzeichen), RDS PP (Referenzkennzeichnung Prozessindustrie) und VDI 3805 (BIM Produktdaten) können je nach Branche relevant sein.
Tools
Für die Implementierung und Pflege eines Anlagenkennzeichnungsplans stehen verschiedene Werkzeuge zur Verfügung. Neben gängigen Softwarelösungen sollten auch spezialisierte Tools berücksichtigt werden.
CAFM Systeme: Software wie iTWO fm, Planon oder Archibus verfügen über Module zur Stammdatenverwaltung und unterstützen die Integration von AKS Codes. Diese Systeme ermöglichen Berichtswesen, Wartungsplanung und Schnittstellen zu GA Systemen.
BIM Software: Werkzeuge wie Autodesk Revit, Graphisoft Archicad oder Bentley OpenBuildings unterstützen die Zuordnung der Codes direkt im 3D Modell. Über IFC Schnittstellen lassen sich die Codes an CAFM oder GA übergeben.
GA Planungstools: Tools gemäß VDI 3814, etwa der AMEV GA KS Generator oder BACtwin, helfen bei der Generierung und Verwaltung von AKS Codes und Adressierungsschlüsseln.
Datenbank- und Tabellenwerkzeuge: Excel, Access oder SQL Datenbanken eignen sich für die initiale Datenerfassung und Migration, bevor die Daten in das CAFM oder BIM System übertragen werden.
Mobile Apps und Scanner: Barcode und RFID Scanner in Verbindung mit mobilen Apps ermöglichen das schnelle Erfassen und Überprüfen der Kennzeichen vor Ort. Diese Tools synchronisieren die Daten direkt mit dem zentralen System.
