Die Methode „Elektroanlagen_DGUV V3 sicherstellen“ beschreibt ein systematisches Verfahren im Facility Management, um elektrische Anlagen gemäß der DGUV Vorschrift 3 in ordnungsgemäßem Zustand zu halten. Sie umfasst die Planung und Durchführung von Prüfungen durch qualifiziertes Personal, die Dokumentation der Ergebnisse sowie die Nachverfolgung notwendiger Maßnahmen. Ziel ist es, die Einhaltung gesetzlicher Vorgaben sicherzustellen und Betriebsrisiken wie Unfälle oder Ausfälle zu minimieren. Die strukturierte Instandhaltung nach dieser Methode steigert die Sicherheit, reduziert ungeplante Stillstände und liefert aussagekräftige Nachweise für Audits und Versicherungen.
Die DGUV Vorschrift 3 („Elektrische Anlagen und Betriebsmittel“) schreibt vor, dass elektrische Anlagen und Betriebsmittel vor der ersten Inbetriebnahme, nach Änderungen oder Instandsetzungen sowie in festgelegten Abständen durch eine Elektrofachkraft geprüft werden müssen. Diese Prüffristen werden nicht willkürlich gewählt, sondern im Rahmen einer Gefährdungsbeurteilung festgelegt, sodass vorhersehbare Mängel rechtzeitig erkannt werden. Das Ziel der Methode ist es, diesen Prüfzyklus systematisch zu gestalten und alle organisatorischen und technischen Anforderungen zu erfüllen. Im Kontext des Facility Managements bedeutet dies, sämtliche elektrischen Anlagen (ortsveränderlich und ortsfest) unter Berücksichtigung von Normen wie DIN VDE 0100-600 (Erstprüfung) und DIN VDE 0105-100 (wiederkehrende Prüfung) zu überwachen. Die Methode bezieht sich auf die vollständige Prüfdomäne von Industrie- und Gebäudetechnik: von Energieverteilungen und Maschinen bis zu Büro- und Sicherheitssystemen. Sie integriert Anforderungen aus Unfallverhütungsvorschriften (DGUV 3) und technischen Regeln, um die Betriebssicherheit der elektrischen Infrastruktur zu gewährleisten.
Ziel der Methode
Das Hauptziel dieser Methode ist die Gewährleistung der elektrischen Sicherheit und Rechtskonformität. Konkret sollen durch regelmäßige Prüfungen Gefahren für Personen und Anlage vermieden, Mängel frühzeitig erkannt und dokumentiert werden. Ein weiterer Zweck ist der Nachweis der Einhaltung gesetzlicher Prüfpflichten – insbesondere für Versicherungsfälle oder behördliche Kontrollen. Wird die wiederkehrende Prüfung nicht nachvollziehbar dokumentiert, kann das den Versicherungsschutz gefährden. Die Methode soll außerdem die Zuverlässigkeit und Verfügbarkeit der Anlagen erhöhen. Untersuchungen zeigen, dass routinemäßige, vorbeugende Wartung weit über zwei Drittel der Systemausfälle verhindern kann. In wirtschaftlicher Hinsicht führt ein gut organisiertes Prüfmanagement zu weniger ungeplanten Stillständen und längeren Lebenszyklen der Geräte. Insgesamt unterstützt die Methode das Facility Management dabei, eine sichere, wartbare und auditfähige elektrische Infrastruktur zu etablieren.
Anwendungsbereich
Diese Methode findet Anwendung in allen Bereichen des Facility Managements, in denen elektrische Anlagen und Betriebsmittel genutzt oder betrieben werden. Typische Anwendungsfelder sind Industrieanlagen, gewerbliche Gebäude, Versorgungs- und Produktionsbetriebe sowie Hochsicherheitsbereiche wie Krankenhäuser oder Rechenzentren. Sie gilt für ortsfeste Stromverteilungen, Steckdoseninstallation, Maschinensteuerungen ebenso wie für ortsveränderliche Betriebsmittel (z. B. Baustromverteiler, portable Elektrowerkzeuge), die unter die DGUV Vorschrift 3 fallen. Die Methode kann sowohl für Neuinstallationen (Erstprüfung) als auch für Bestandsanlagen (Wiederholungsprüfung) eingesetzt werden. Sie ist branchenübergreifend anwendbar und berücksichtigt sowohl nieder- als auch hochspannungsrelevante Anlagen, wobei die Normanforderungen entsprechend der Spannungsebene angepasst werden. Da die Prüffristen auf einer risikobasierten Gefährdungsbeurteilung beruhen, ist die Methode flexibel und kann auf unterschiedliche Betriebsbedingungen oder besondere Umgebungen (z. B. explosionsgefährdete Zonen oder medizinische Bereiche) zugeschnitten werden.
Ausgangssituation
Häufige Ausgangssituationen für diese Methode sind unvollständig dokumentierte elektrische Anlagen und anstehende gesetzliche Prüfungen. Viele Betreiber stehen vor der Herausforderung, einen umfassenden Prüfplan zu erstellen, weil letzte Prüfprotokolle fehlen oder der aktuelle Zustand der Installation unbekannt ist. Zudem greifen neue oder geänderte Vorschriften (z. B. durch Aktualisierungen der DGUV oder DIN VDE), was Nachrüstungen und Sonderprüfungen erforderlich macht. In der Praxis sieht man oft, dass nach Umbauten, Erweiterungen oder längeren Stillstandszeiten die elektrischen Anlagen wieder sicherheitskonform überprüft werden müssen. Die Methode setzt daher häufig genau hier an: sie definiert, wie der Ist-Zustand aufgenommen wird, welche Prioritäten und Risiken bestehen, und sie initiiert die notwendigen Prüfmaßnahmen. Rechtlich ist zu beachten, dass laut §5 DGUV V3 der Unternehmer verpflichtet ist, den ordnungsgemäßen Zustand elektrischer Anlagen zu überprüfen. Die Prüffristen dürfen dabei nicht willkürlich festgelegt werden – sie müssen sicherstellen, dass entstehende Mängel rechtzeitig entdeckt werden. Oft besteht deshalb vor der Anwendung der Methode eine Dringlichkeit zur Gefährdungsbeurteilung und zur Bestandsaufnahme aller relevanten Anlagen und bisherigen Prüfungen.
Voraussetzungen
Für den erfolgreichen Einsatz der Methode sind bestimmte organisatorische und technische Voraussetzungen nötig. Zunächst muss eine Gefährdungsbeurteilung für die Prüftätigkeit durchgeführt werden, aus der Prüfintervalle und Schutzmaßnahmen abgeleitet werden (ohne Gefährdungsbeurteilung darf nicht geprüft werden). Weiterhin müssen qualifiziertes Personal und geeignete Prüfinstrumente bereitstehen.
Die wesentlichen Voraussetzungen sind beispielsweise:
Gefährdungsbeurteilung: Festlegung von Gefährdungen und Prüffristen gemäß DGUV 203-071.
Elektrofachkraft: Bereitschaft einer Elektrofachkraft oder befähigten Person, um Prüfungen durchzuführen.
Technische Dokumentation: Vorhandensein von Schaltplänen, Schalt- und Kabelplänen sowie Angaben zu Schutzmaßnahmen.
Aktuelle Anlagendaten: Übersicht über alle elektrischen Einrichtungen, letzte Prüfberichte und Messwerte.
Prüfgeräte: Kalibrierte Messinstrumente (z. B. Isolationsprüfgerät, Schutzleiterwiderstandsmessgerät, RCD-Tester).
Betriebsfreigabe: Abstimmung mit Anlagenverantwortlichen über Abschaltung oder Stilllegung während der Prüfung.
Schutzausrüstung: Persönliche Schutzausrüstung (PSA) und Sicherheitsvorkehrungen für das Prüfen an spannungsfreien und spannungsführenden Anlagen.
Unternehmensrichtlinien: Festgelegte Prozesse zur Terminierung, Durchführung und Dokumentation der Prüfungen im Unternehmen.
Benötigte Daten
Zur effektiven Durchführung der Methode werden verschiedene Daten und Informationen benötigt.
Zu Beginn sind insbesondere folgende Daten relevant:
Anlagenübersicht: Standort und Beschreibung aller elektrischen Anlagen und Betriebsmittel (ortsveränderlich und ortsfest).
Prüfhistorie: Ergebnisse früherer Prüfungen und Wartungsberichte, um Vergleichswerte und Fehlerquoten zu ermitteln.
Normen und Vorschriften: Auszüge aus DGUV Vorschrift 3, DGUV Informationen 203-071/072 sowie einschlägige DIN/VDE-Normen (z. B. DIN VDE 0100-600, DIN VDE 0105-100).
Mess- und Grenzwerte: Vorgaben für zulässige Werte (z. B. Isolationswiderstand, Schleifenimpedanz, Abschaltzeiten).
Betriebsbedingungen: Betriebszeiten, Umweltfaktoren (Temperatur, Feuchtigkeit), Lastprofil und Nutzungsintensität, die die Prüffristen beeinflussen.
Verantwortlichkeiten: Liste der zuständigen Personen (Elektrofachkräfte, Anlagenverantwortliche, FM-Manager).
Regelpläne und Checklisten: Vorliegende Arbeits- und Betriebsvorschriften sowie Checklisten für Sicht- und Messprüfungen.
Messgerätekalibrierung: Kalibrierzertifikate und Wartungsstatus der Prüfgeräte, um die Genauigkeit der Messergebnisse sicherzustellen.

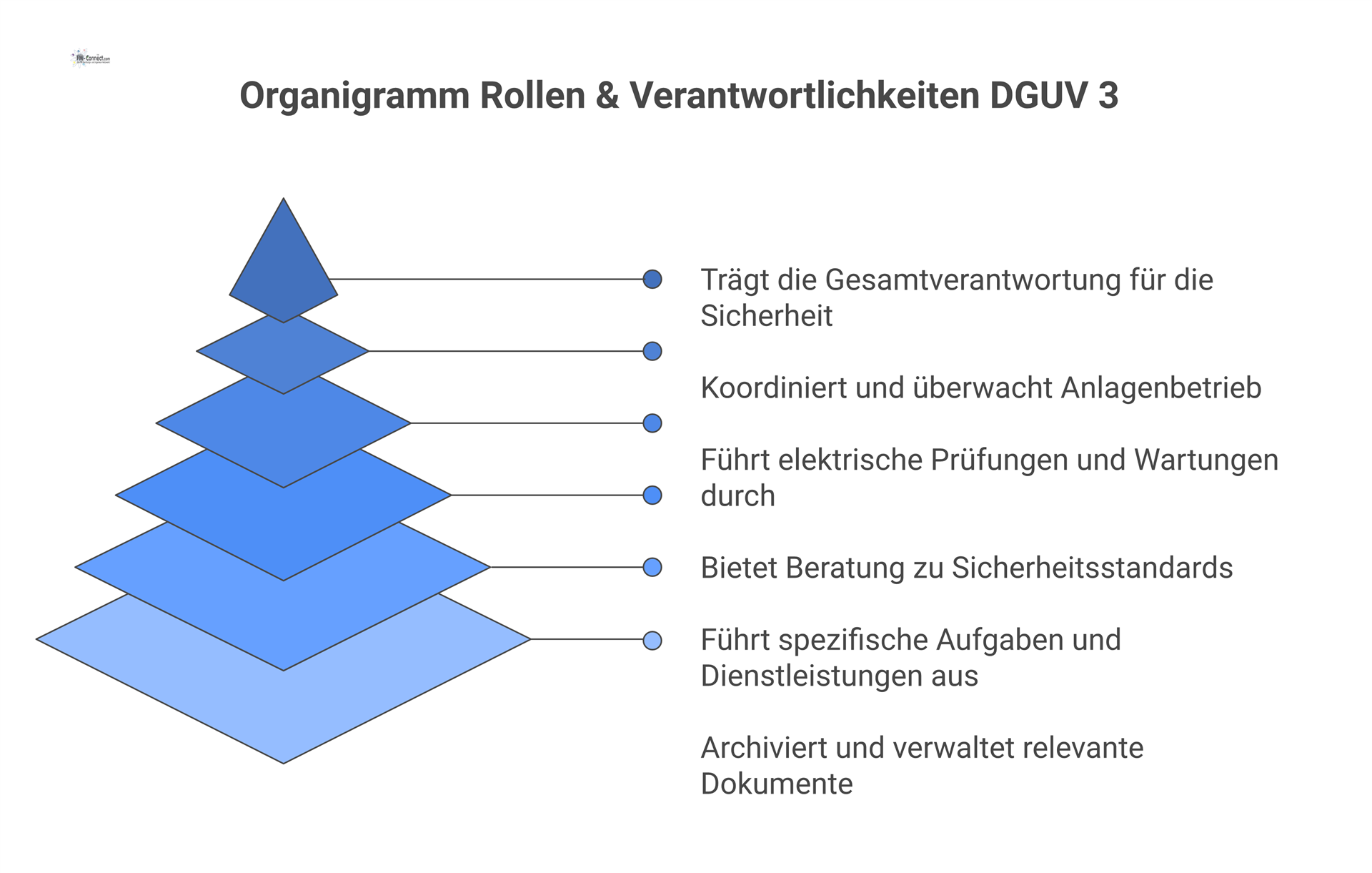

Ein klares Rollen- und Verantwortlichkeitsmodell ist entscheidend. Die wichtigen Rollen sind:
Unternehmer/Betreiber: Träger der Verantwortung nach DGUV 3. Legt die Gefährdungsbeurteilung fest, stellt die Ressourcen bereit und trägt letztlich die Ergebnisverantwortung.
Anlagenverantwortlicher/Facility Manager: Koordiniert das Prüfungsprogramm, plant Termine, kommuniziert mit allen Beteiligten und sorgt für die Dokumentation im CAFM-System.
Elektrofachkraft: Führt die Prüfungen durch bzw. leitet diese. Nach §5 DGUV V3 müssen Prüfungen durch eine Elektrofachkraft oder unter deren Leitung erfolgen.
Befähigte Person: Speziell bei ortsveränderlichen Betriebsmitteln kann eine befähigte Person (mit weniger Umfang) Prüfungen durchführen. Sie muss die Anforderungen der DGUV erfüllen.
Sicherheitsfachkraft: Unterstützt bei der Gefährdungsbeurteilung und berät über sicherheitstechnische Maßnahmen.
Externer Dienstleister (Prüffirma): Kann auf Basis eines Auftrags Prüfungen und Dokumentation ausführen. Muss ebenfalls qualifiziert sein und in Abstimmung mit dem Betreiber arbeiten.
Prüfungspersonal (Betreiber): Arbeitskräfte, die zu Prüfungen bereitstehen, ggf. auch als Assistenz. Sie sind unterwiesen und halten den Arbeitsbereich frei.
Dokumentenmanager: Pflegt alle Unterlagen, sorgt für revisionssichere Archivierung von Protokollen und erleichtert die Nachverfolgung bei Audits.
Vorgehensstruktur
Zu Beginn jeder Prüfungsmaßnahme steht die Planung: Zuerst werden alle relevanten Anlagen und die letzten Prüfberichte erfasst. Anschließend wird im Rahmen der Gefährdungsbeurteilung der Prüfungsumfang und die Intervalle festgelegt. Darauf aufbauend wird ein detaillierter Prüfplan erstellt, der Prüfintervalle, Verantwortlichkeiten und zeitliche Abfolge enthält.

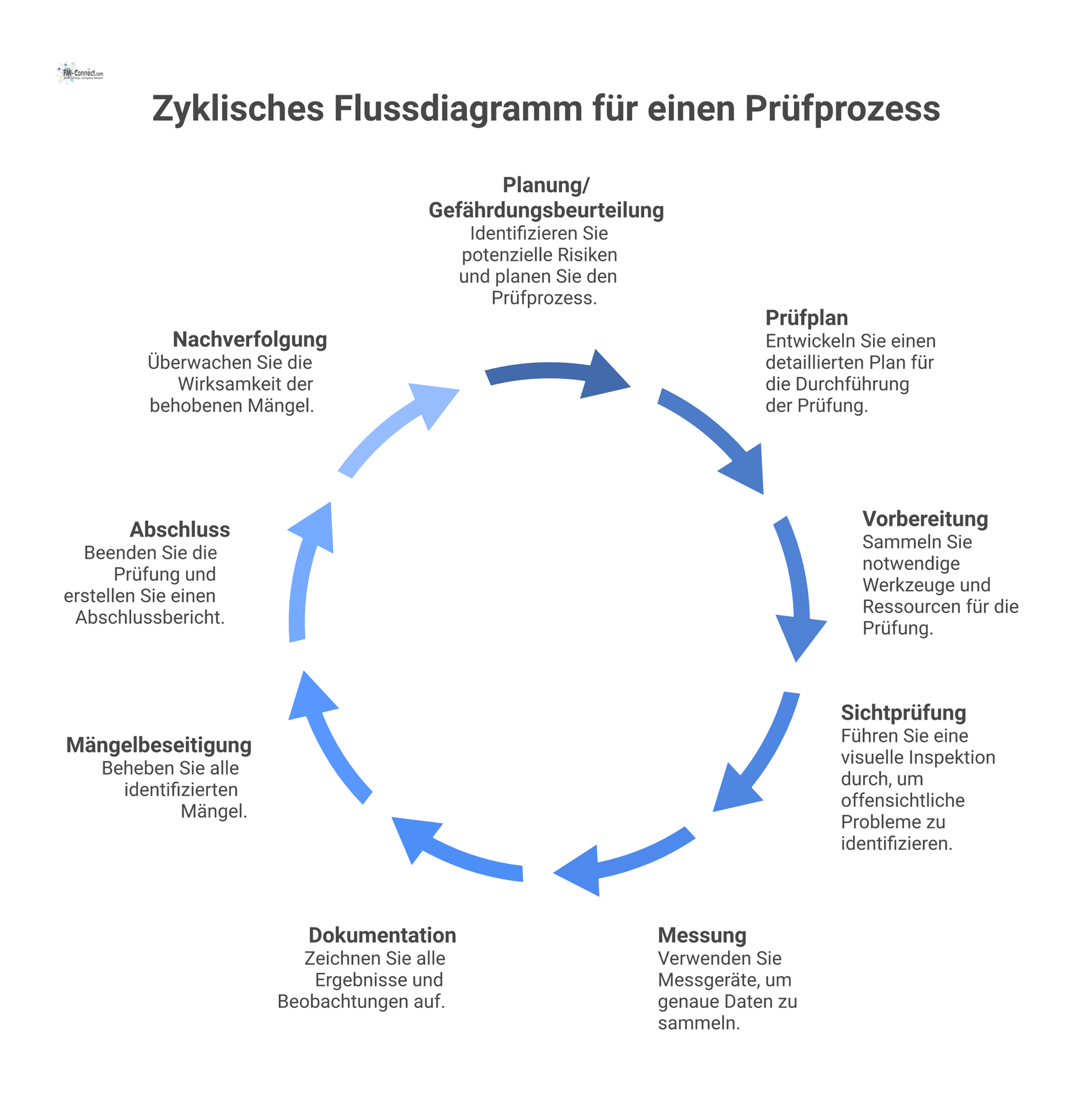

Die konkrete Vorgehensstruktur kann wie folgt nummeriert ablaufen:
Datenanalyse und Gefährdungsbeurteilung: Sammeln aller technischen Daten, Prüfhistorie und Betriebsinformationen. Durchführung einer Gefährdungsbeurteilung für die Prüftätigkeit, um Risiken und Prüfintervalle festzulegen.
Prüfplan und Terminierung: Erstellung eines Prüfplans mit Terminen und Zuständigkeiten. Berücksichtigung von Betriebszeiten und notwendigen Anlagenstillständen für die Prüfung. Abstimmung mit Wartungs- und Produktionsplan.
Vorbereitung der Prüfung: Sicherstellung der Arbeitsfreigabe (Freischalten und Erden der Anlage), Bereitstellung der Prüfmittel und Sicherheitsausrüstung. Information aller Betroffenen (z. B. Schaltwarte, Nutzer).
Sichtprüfung: Visuelle Inspektion der Anlagen auf äußere Mängel (Beschädigungen, Korrosion, lose Teile). Kontrolle der Kennzeichnung und Zugänglichkeit. Mängel, die eine unmittelbare Gefahr darstellen, sind sofort zu beheben.
Messung und Erprobung: Durchführung der elektrischen Prüfungen gemäß DIN VDE. Dies umfasst beispielsweise die Messung von Schutzleiter- und Isolationswiderstand, die Prüfung der Abschaltbedingungen (Schleifenimpedanz oder RCD-Auslösezeit) und die Funktionstests für Schutzeinrichtungen.
Dokumentation: Alle Messergebnisse, Beobachtungen und durchgeführten Prüfungen werden in einem Prüfprotokoll festgehalten. Der Prüfbericht enthält allgemeine Angaben (Anlage, Prüfer, Datum), die Ergebnisse der Sicht- und Messprüfung sowie eine abschließende Gesamtbeurteilung. Hierbei wird geprüft, ob die Messwerte innerhalb der zulässigen Grenzwerte liegen.
Mängelbeseitigung und Bewertung: Gefundene Abweichungen oder Schäden werden bewertet. Sofortige Gefährdungen sind sofort zu beseitigen. Für alle übrigen Mängel wird ein Maßnahmenplan erstellt. In der Folge prüfen Elektrofachkräfte nach erfolgter Reparatur die Anlage erneut.
Abschluss und Übergabe: Nach erfolgreicher Prüfung wird die Anlage für den Betrieb freigegeben. Der Betreiber erhält das Prüfprotokoll als Nachweis. Alle relevanten Daten (Prüfbericht, Fotos, Messwerte) werden im Dokumentenmanagement bzw. CAFM abgelegt.
Nachverfolgung: Die Ergebnisse fließen in die Fehlerstatistik und die kontinuierliche Verbesserungsarbeit ein. Termine für die nächste Prüfung werden gemäß Gefährdungsbeurteilung festgelegt und im Wartungsplan vermerkt. Abweichungen von Standardintervallen müssen technisch begründet werden.
Erwartete Ergebnisse
Durch die Anwendung dieser Methode werden sowohl qualitative als auch quantitative Ergebnisse erzielt. Qualitativ kann erwartet werden, dass alle elektrischen Anlagen in einem einwandfreien und sicheren Zustand erhalten bleiben. Defekte Bauteile und Verschleißerscheinungen werden frühzeitig erkannt und behoben. Die einheitliche Dokumentation schafft Transparenz über den Zustand der Anlagen und legt eine verlässliche Basis für Sicherheitsnachweise. Quantitativ zeigt sich ein deutlich geringerer Anteil ungeplanter Stillstände und Ausfälle. Studien zufolge lassen sich mehr als zwei Drittel der elektrischen Systemausfälle durch routinemäßige, vorbeugende Instandhaltung verhindern. Dies steigert die Verfügbarkeit der Anlagen und führt zu reduzierten Kosten für Reparaturen und Ersatzbeschaffung. Zudem wird eine umfassende Prüfprotokollierung sichergestellt, so dass bei Audits und Versicherungsfällen lückenlose Nachweise vorliegen. Insgesamt zeigt sich eine höhere Betriebseffizienz und verlängerte Lebensdauer der elektrischen Geräte durch regelmäßige Instandhaltung und Prüfung.
Vorteile der Methode
Die konsequente Umsetzung des Prüfmanagements bietet mehrere Vorteile. Zum einen wird die Rechtssicherheit erhöht: Die Methode stellt sicher, dass alle Anforderungen der DGUV Vorschrift 3 und der relevanten Normen erfüllt sind, wodurch Haftungsrisiken und Versicherungsprobleme reduziert werden. Zum anderen resultiert eine deutlich höhere Betriebssicherheit. Elektrische Fehlerquellen werden systematisch identifiziert, bevor sie zu Unfällen oder Bränden führen. Eine gut gepflegte elektrische Infrastruktur senkt somit Unfallrisiken für Mitarbeiter und Besucher. Weiterhin steigert die Methode die Verfügbarkeit der Anlagen: Geplante Prüfungen minimieren ungeplante Ausfallzeiten und erleichtern die Instandhaltungsplanung. Wirtschaftlich gesehen verhindert präventive Wartung laut FM-Experten über 66 % der Ausfälle. Die Methode fördert auch die Effizienz des Facility Managements: Klare Prozessabläufe, Checklisten und Rollenverteilungen verhindern Doppelarbeit und stellen sicher, dass Prüfungen zuverlässig erfolgen. Die standardisierte Dokumentation schafft zudem Vertrauen bei Kunden, Versicherern und Behörden, da jederzeit belegt werden kann, dass die Anlagen ordnungsgemäß gewartet wurden.
Grenzen der Methode
Trotz ihrer Vorteile hat die Methode auch Einschränkungen. Sie kann die Betriebsbereitschaft nur soweit garantieren, wie sie die zustandsbedingten Veränderungen erfasst – plötzliche Schäden oder Fehlverhalten außerhalb der Prüffristen bleiben möglich. Die Methode ist stark ressourcenabhängig: Ohne ausreichend qualifiziertes Personal, Zeitfenster und Budget für Prüfungen kann sie nicht wirkungsvoll umgesetzt werden. Zudem erfordert sie eine umfangreiche Dokumentation; wenn diese vernachlässigt wird, besteht die Gefahr, dass gesetzliche Nachweise fehlen und im Schadensfall der Versicherungsschutz gefährdet ist. Ein weiteres Risiko liegt in der Falscheinschätzung von Prüfintervallen: Werden Gefährdungen oder Nutzungseinflüsse falsch bewertet, können Prüfungen zu selten oder unangemessen durchgeführt werden. Schließlich adressiert die Methode keine Designfehler im elektrotechnischen Aufbau, sondern dient der Instandhaltung im Bestand. Für die Planung von Neuinstallationen oder grundlegende Umbauten sind andere Verfahren nötig. Insgesamt verlangt die Methode eine sorgfältige Organisation – ohne klare Prozesse können Prüfungen übersehen werden und die gewünschte Risikoreduktion bleibt aus.

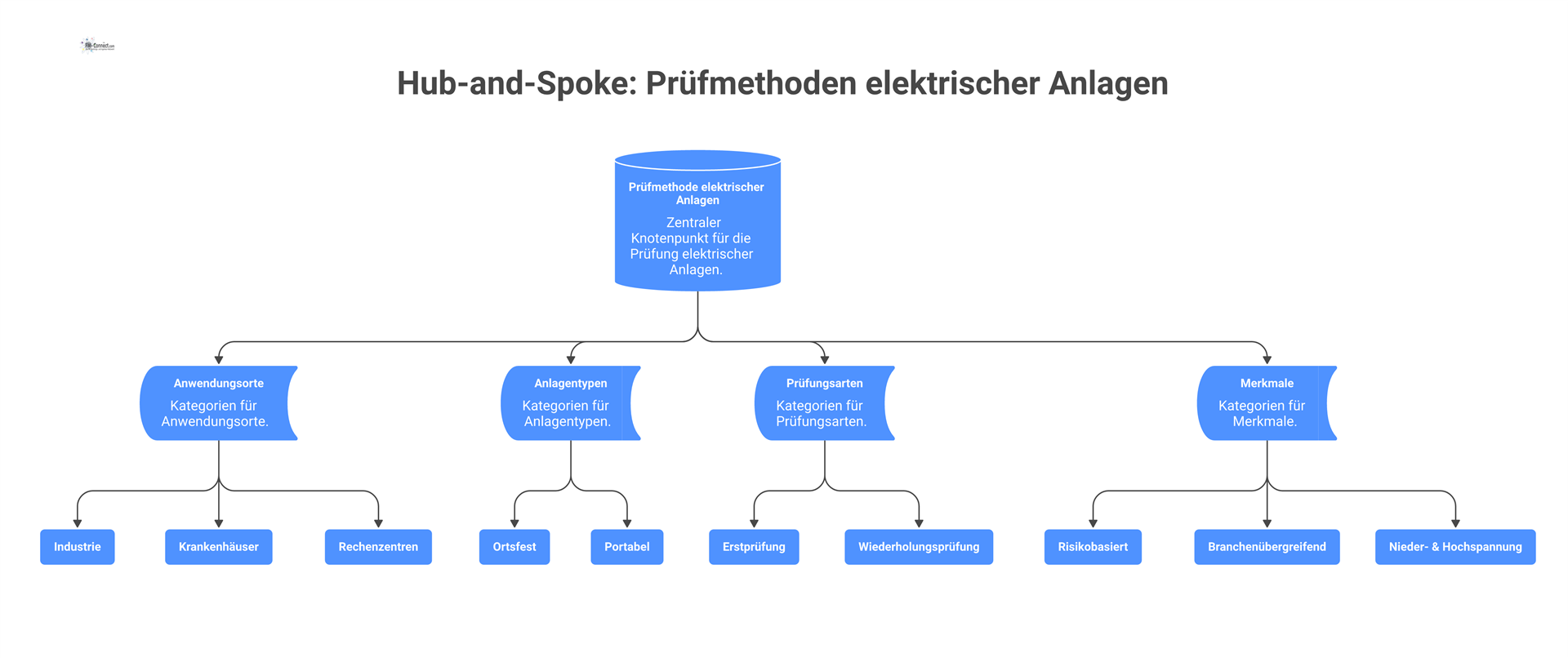

Typische Einsatzbereiche
Die Methode wird branchenübergreifend eingesetzt, überall dort, wo elektrische Anlagen regelmäßig sicherheitstechnisch überwacht werden müssen. Typische Einsatzbereiche sind industrielle Fertigungsstätten mit komplexen Stromnetzen, Büro- und Verwaltungsgebäude, Energieversorgungs- und Datenzentren, Gesundheitswesen (Krankenhäuser, Labore) sowie öffentliche Infrastruktur wie Schulen und Flughäfen. Auch Bau- und Montageprojekte, bei denen temporäre elektrische Installationen (Baustromverteilungen) zum Einsatz kommen, profitieren von dieser Methode. Darüber hinaus kommt sie in spezialisierten Anlagen zur Anwendung, beispielsweise bei Photovoltaik-Anlagen, E-Ladeinfrastruktur oder Brandschutzsystemen, wo gemäß DIN VDE und DGUV spezifische Prüfpflichten gelten. Kurz gesagt, die Methode ist überall dort relevant, wo elektrische Sicherheit und kontinuierlicher Betrieb gewährleistet sein müssen.
Neben der DGUV Vorschrift 3 stützt sich die Methode auf folgende Normen und Regelwerke:
DGUV Vorschrift 3 (früher BGV A3) „Elektrische Anlagen und Betriebsmittel“.
DGUV Information 203-071 „Wiederkehrende Prüfungen elektrischer Anlagen und Betriebsmittel“.
DGUV Information 203-072 „Wiederkehrende Prüfungen – Fachwissen für Prüfpersonen“.
DIN VDE 0100 600 „Errichten von Niederspannungsanlagen – Prüfungen“.
DIN VDE 0105 100 „Betrieb von elektrischen Anlagen – Teil 100“.
DIN VDE 0701 0702 „Prüfung ortsveränderlicher elektrischer Geräte“.
Betriebssicherheitsverordnung (BetrSichV), insbesondere §14.
TRBS 1201, TRBS 1111 (technische Regeln für Betriebssicherheit – Prüfungen und Gefährdungsbeurteilung).
Zur Umsetzung der Methode werden sowohl technische als auch digitale Werkzeuge eingesetzt. Wichtige Beispiele sind:
Prüfsoftware: Spezialisierte Softwarelösungen (z. B. „Safety Testers“, WaveIQ) zum Erfassen, Auswerten und Archivieren von Prüfdaten.
CAFM/CMMS-Systeme: Instandhaltungs- oder Facility-Management-Software (z. B. IBM Maximo, SAP EAM, FM-CONNECT) zur Terminplanung, Aufgabensteuerung und Dokumentenablage.
Mobile Apps und Checklisten: Elektronische Prüf- und Checklisten, die die Prüfpersonal bei der Durchführung unterstützen und Echtzeit-Dokumentation ermöglichen (z. B. FM-Connect Prüfer-App).
Mess- und Prüfgeräte: Kalibrierte Geräte wie Multimeter, Isolations- und Durchgangsprüfer, RCD-Testgeräte, Erdschlussindikatoren (z. B. Bender RCM-Systeme).
Condition Monitoring: Sensoren und IoT-Lösungen für die kontinuierliche Überwachung (z. B. Zustands-Sensoren für Isolationswiderstand oder Temperatur).
Dokumentenmanagement: Digitale Systeme (z. B. SharePoint, DMS-Lösungen) für revisionssichere Speicherung von Prüfprotokollen und Zertifikaten.
Kalibrierungsdatenbanken: Software zur Verwaltung von Prüfinstrumenten und Kalibrierzertifikaten.
Benachrichtigungstools: Automatisierte Erinnerungsfunktionen oder Dashboard-Tools, die anstehende Prüftermine und Fristen überwachen.
Handbücher und Vorlagen: Vorlagen für Prüfprotokolle, Gefährdungsbeurteilungen und Anweisungen, etwa aus dem Dokumentenshop von FM-Connect.
